MAX9746

1.2W、低EMI、フィルタレス、D級オーディオアンプ

D級アンプ効率でAB級アンプ性能を提供する1.2W、低EMI、フィルタレス、D級オーディオアンプ、基板スペースを節約しバッテリ寿命を延長

Viewing:

製品情報

フィルタレスアンプは100mmのケーブルでFCC放射規格に適合
ユニークなスペクトラム拡散モードは従来方式に比べ放射を5dB改善
オプションの外部SYNC入力
ステレオ動作用のシンプルなマスタ-スレーブ構成
効率：88%
1.2Wを8Ω負荷に供給
低THD+N：0.1%
高PSRR：72dB (217Hzにおいて)
クリック/ポップ抑制内蔵
1.8Vロジック対応
低自己消費電流：4mA
低電力シャットダウンモード：0.1µA
短絡および熱過負荷保護
放熱効果に優れる省スペース12ピンUCSPパッケージ(1.5mm x 2mm x 0.6mm)で提供

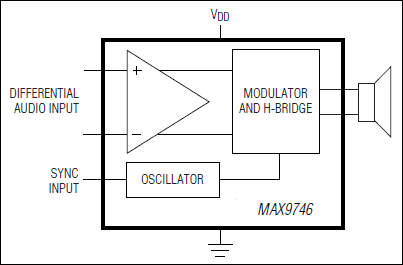

MAX9746はモノラルD級オーディオパワーアンプで、D級の効率でAB級のアンプ性能を備え、基板面積を節減して、バッテリ寿命を延長します。MAX9746は、特に1.8Vのロジックインタフェースを使用するシステム用に設計されています。MAX9746はD級アーキテクチャによって90%に近い効率を実現しながら、1.2Wを8Ω負荷に供給します。低EMI変調方式によって、従来のD級出力フィルタは不要になります。

MAX9746には2種類の変調方式があります。すなわち、固定周波数モード(FFM)と、変調周波数によるEMI放射を低減するスペクトラム拡散モード(SSM)です。さらに、MAX9746の発振器を、SYNC入力からの外部クロックと同期させ、スイッチング周波数をユーザが決定することができます。またSYNC入力によって、複数のMAX9746をカスケード接続して周波数ロックすることも可能で、クロック混変調に起因する干渉が最小限に抑制されます。このデバイスは完全差動アーキテクチャ、フルブリッジ出力、および包括的クリック/ポップノイズ抑制を採用しています。MAX9746の利得は内部で設定されるため、外付け部品の点数がさらに削減されます。

MAX9746は、72dBの高PSRR、0.1%の低THD+N、および90dBを超えるSNRを備えています。短絡/熱過負荷保護によって、障害状態中にデバイスを損傷から保護します。MAX9746は、12ピンUCSP™ (1.5mm x 2mm x 0.6mm)パッケージで提供されます。MAX9746は、-40℃～+85℃の拡張温度範囲での動作が保証されています。
