MAX9744

音量制御内蔵、20WステレオD級スピーカアンプ

すべて表示 showmore-icon

12V電源から4Ω負荷に2 x 20Wを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.06
特長
  • 広い電源電圧範囲:4.5V~14V
  • フィルタレススペクトラム拡散変調によって、スピーカケーブルからのRF放射を低減
  • ステレオ出力:20W (4Ω、VDD = 12V、THD+N = 10%)
  • 音量制御内蔵(I²Cまたはアナログ)
  • 低THD+N:0.04%
  • 高PSRR:75dB
  • 高効率:93%
  • クリック/ポップノイズ抑制回路内蔵
  • 低電力シャットダウンモード
  • 短絡/熱過負荷保護
  • 44ピンTQFN-EPパッケージ(7mm x 7mm x 0.8mm)で提供
製品概要
show more Icon

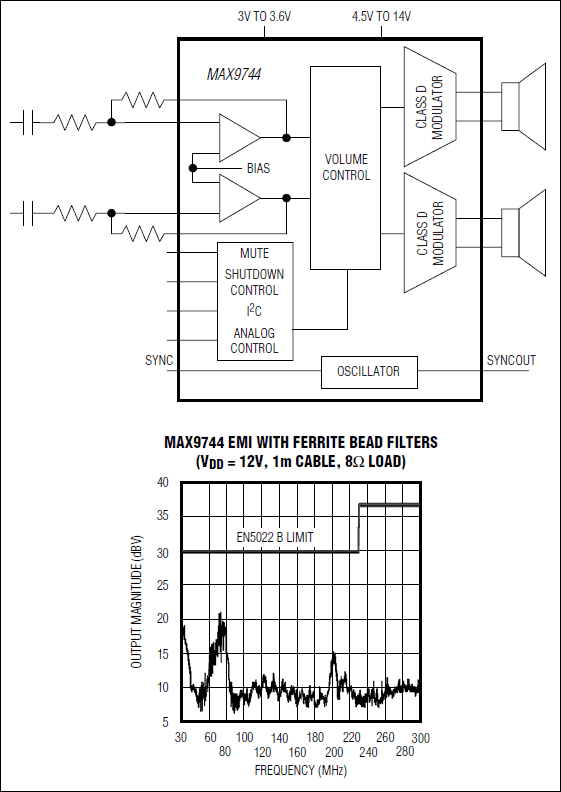

20WステレオD級オーディオパワーアンプのMAX9744は、D級効率でAB級アンプ性能を提供し、基板面積を節約し、大型のヒートシンクが不要です。このデバイスは、単一電源動作、可変利得、シャットダウンモード、SYNC出力、スピーカミュート、および業界最先端のクリック/ポップノイズ抑制が特長です。

MAX9744は、64ステップのデュアルモード(アナログまたはディジタル)、プログラマブルな音量制御およびミュート機能を備えています。MAX9744は、4.5V~14Vの単一電源で動作し、14V電源で、チャネル当り最大20Wを4Ωスピーカに供給します。

MAX9744は、固定周波数変調モードとスペクトラム拡散変調方式の2つの変調方式を提供します。固定周波数変調モードでは、複数のプリセットされたスイッチング周波数のいずれかが選択可能で、スペクトラム拡散変調方式では、EMI放射を低減可能です。

MAX9744は、75dBの高PSRR、0.04%の低THD+N、および90dBを上回るSN比を特長としています。堅牢な短絡保護および熱過負荷保護によって、フォルト状態時のデバイスの損傷が防止されます。MAX9744は、44ピンTQFN-EPパッケージ(7mm x 7mm x 0.8mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • フラットパネルテレビ
  • マルチメディアドッキングステーション
  • PCスピーカシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.06

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9744ETH+
  • HTML
  • HTML
MAX9744ETH+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX9744EVKIT

MAX9744の評価キット/評価システム

zoom

MAX9744EVKIT

MAX9744の評価キット/評価システム

MAX9744の評価キット/評価システム

機能と利点

  • 20Wのステレオ出力(10%のTHD+N、RL = 4Ω、VCC = 13V)
  • 広い動作電源電圧範囲:4.5V~14V
  • 音量調整内蔵(I²Cまたはスタンドアロン動作)
  • USBによる制御(オプション)
  • 熱性能およびEMCのための実証済みのPCBレイアウト
  • Windows 98SE/2000/XP対応、評価用ソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX9744の評価キット(EVキット)は、高効率、2 x 20WのD級ステレオスピーカアンプMAX9744を搭載した、完全実装および試験済みの回路基板です。MAX9744のEVキットには、MAX9744の機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を備えた、Windows® 98SE/2000/XP対応ソフトウェアも含まれています。

MAX9744の評価システム(EVシステム)は、MAX9744のEVキットおよびマキシムのシリアルインタフェースボードCMAXQUSBを備えています。

CMAXQUSBボードはPCのUSBポートに接続し、MAX9744の評価キットにI²Cコマンドを伝送することができます。

アプリケーション

  • フラットパネルテレビ
  • マルチメディアドッキングステーション
  • PCスピーカシステム

MAX9744EVCMAXQU

MAX9744の評価キット/評価システム

zoom

MAX9744EVCMAXQU

MAX9744の評価キット/評価システム

MAX9744の評価キット/評価システム

機能と利点

  • 20Wのステレオ出力(10%のTHD+N、RL = 4Ω、VCC = 13V)
  • 広い動作電源電圧範囲:4.5V~14V
  • 音量調整内蔵(I²Cまたはスタンドアロン動作)
  • USBによる制御(オプション)
  • 熱性能およびEMCのための実証済みのPCBレイアウト
  • Windows 98SE/2000/XP対応、評価用ソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX9744の評価キット(EVキット)は、高効率、2 x 20WのD級ステレオスピーカアンプMAX9744を搭載した、完全実装および試験済みの回路基板です。MAX9744のEVキットには、MAX9744の機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を備えた、Windows® 98SE/2000/XP対応ソフトウェアも含まれています。

MAX9744の評価システム(EVシステム)は、MAX9744のEVキットおよびマキシムのシリアルインタフェースボードCMAXQUSBを備えています。

CMAXQUSBボードはPCのUSBポートに接続し、MAX9744の評価キットにI²Cコマンドを伝送することができます。

アプリケーション

  • フラットパネルテレビ
  • マルチメディアドッキングステーション
  • PCスピーカシステム
