製品概要

機能と利点

  • 反転ブーストコンバータ内蔵
  • 単一電源動作:2.7V~5.5V
  • 16VP-P出力電圧振幅で、セラミックスピーカの駆動に最適
  • バッテリ電圧が低下しても出力電圧振幅を維持
  • クリックレス/ポップレス動作
  • 小型、放熱特性に優れた5x4 WLPパッケージ(2.5mm x 2mm)

製品概要

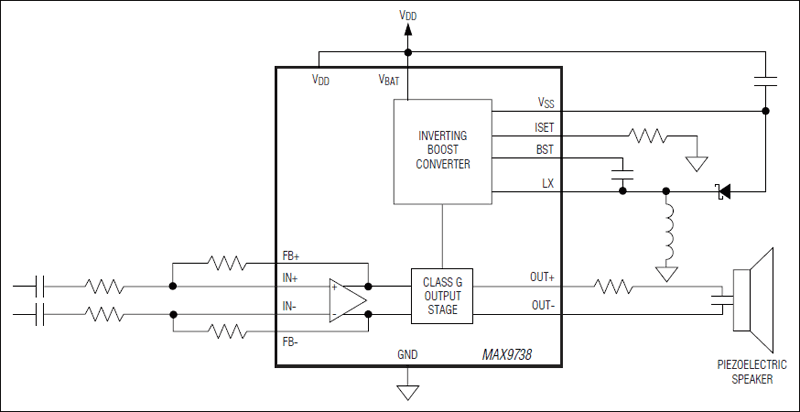

MAX9738は、反転ブーストコンバータを内蔵したモノラルG級パワーアンプです。G級アンプは、大容量のセラミック/圧電ラウドスピーカを駆動するよう特別に設計されています。反転ブーストコンバータは、最大400mAのピーク出力電流を供給し、2.7V~5.5Vの電源電圧範囲で、16VP-Pの一定した出力が可能です。

MAX9738は、高性能効率を実現することによって、バッテリ寿命を最長化します。マキシム独自の出力段は、D級アンプに通常付随するEMIの問題を伴わず、AB級デバイスより高い効率レベルを実現します。

MAX9738は、セラミック/圧電スピーカの駆動に必要な大出力電圧振幅を供給するのに最適です。

このデバイスは、完全差動入力/出力、包括的なクリック/ポップノイズ抑制、シャットダウン制御、およびソフトスタート回路を使用しています。MAX9738は、-40℃~+85℃の拡張温度範囲が完全保証され、鉛フリー、2.5mm x 2mmの超小型5x4 WLPパッケージで提供されます。

アプリケーション

  • 携帯電話
  • 携帯ゲーム用コンソール
  • MP3プレーヤー
  • ノートブックコンピュータ
  • パーソナルメディアプレーヤー
  • スマートフォン
