MAX97220A
差動入力DirectDriveラインドライバ/ヘッドフォンアンプ
すべて表示
フレキシブルなゲインおよび低ノイズ性能の、デュアルユースヘッドフォンアンプおよびラインドライバ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 出力：5V電源で32Ωに対して125mW
- 5V電源で1kΩに対して3VRMSの出力駆動
- 3.3V電源で600Ωに対して2VRMSの出力駆動
- 完全差動入力

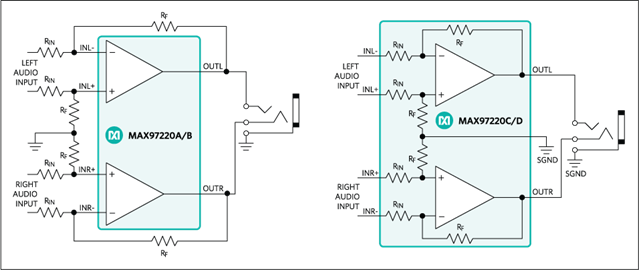

- クリック/ポップなしで固定または外部で利得調整可能
- 広い動作範囲：2.5V～5.5V
- DirectDrive出力によってDCブロッキングコンデンサが不要
- フラットなTHD+N：オーディオ帯域で90dB以上
- 18ビットSNR性能：112dB
- MAX9722とフットプリント互換
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX97220_は、差動入力DirectDrive®ラインドライバ/ヘッドフォンアンプです。このデバイスは、5V電源を使用して1kΩに対して3VRMSでラインレベルの負荷を駆動することが可能で、また3.3V電源から600Ωの負荷を2VRMSで駆動することが可能です。ヘッドフォン負荷の場合、5V電源を使用して32Ωに対して125mWで駆動することができます。このICは内部的に固定された6dBの利得または外付け抵抗によって外部的に設定可能な利得を備えています。外部利得設定端子は、セットトップボックスアプリケーション用のフィルタの設定にも使用可能です。このICはオーディオ帯域全体にわたって非常に優れたTHD+Nを示します。
ターンオン時間(tON)の異なる2種類のバージョンのICが提供されます。ヘッドフォンアプリケーション向けのA、C、およびEバージョンはtONが5.5msで、セットトップボックスアプリケーション向けのBおよびDバージョンはtONが130msです。チップに内蔵されたチャージポンプが電源入力を反転して負のレイルを生成します。アンプの出力段は正の入力電源とチャージポンプの出力の間で給電されます。バイポーラ電源によって出力がグランドにバイアスされるため、歪みの原因となる大型の出力カップリングコンデンサが不要です。このICは電源オン/オフ時のクリック/ポップがありません。
このICは3mm × 3mm × 0.8mm、16ピンTQFNで提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- Blu-ray™およびDVDプレーヤー
- LCDテレビ
- プロ仕様対応のオーディオデバイス
- セットトップボックス
- シンプルなマルチメディアインタフェース
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX97220A
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
41.00K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX97220AETE+ |
Thin Quad Flatpack, No Leads
|
|
|
| MAX97220AETE+T |
Thin Quad Flatpack, No Leads
|
|
- MAX97220AETE+
- ピン／パッケージ図
-
Thin Quad Flatpack, No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX97220AETE+T
- ピン／パッケージ図
-
Thin Quad Flatpack, No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 2, 2018
- 1682A
ASSEMBLY
MAX97220AETE+
製造中
MAX97220AETE+T
製造中
6 20, 2016
- 1612
ASSEMBLY
MAX97220AETE+
製造中
MAX97220AETE+T
製造中
1 28, 2015
- 1491
WAFER FAB
MAX97220AETE+
製造中
MAX97220AETE+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 2, 2018
- 1682A
ASSEMBLY
6 20, 2016
- 1612
ASSEMBLY
1 28, 2015
- 1491
WAFER FAB
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
Product1 |
||||
|
|
シャットダウン付き、5V、差動入力、DirectDrive、130mWステレオヘッドフォンアンプ |
|||
評価用キット 1
MAX97220AEVKIT
MAX97220A、MAX97220B、MAX97220CMAX97220Dの評価キット
製品の詳細
MAX97220Aの評価キット(EVキット)は、差動入力DirectDrive®ラインドライバ/ヘッドフォンアンプのMAX97220Aを評価する完全実装および試験済み回路基板です。このデバイスは、5V電源時、32Ωを125mWで駆動、または600Ω負荷を3VRMSで駆動することができます。
このEVキットは、外部設定された利得を備えており、2.5V～5.5Vの単一電源で駆動し、シャットダウン入力を備えています。また、このEVキットはMAX97220B、MAX97220C、またはMAX97220Dデバイスも評価します。このEVキットをお求めの際に、MAX97220B、MAX97220C、および/またはMAX97220D ICの無料サンプルもご請求ください。
