MAX96706

14ビットGMSLデシリアライザ、同軸またはSTPケーブル入力

すべて表示 showmore-icon

ADASアプリケーション用小型1.6Gbpsデシリアライザ、ビデオおよび制御データのアイ幅モニタおよびCRC保護内蔵

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.40
特長
  • セーフティカメラアプリケーションに最適
    • 低コスト50Ω同軸(または100Ω STP)ケーブルで動作
    • ビデオ/制御データのエラー検出
    • 高耐性モードによる堅牢な制御チャネルEMC耐性
    • エラー時に制御データを再送
    • クラス最高の消費電流:190mA (max)
    • 適応型イコライゼーションによってフルスピードで15mまでのケーブルが使用可能
    • 32ピン(5mm × 5mm) TQFN/SWTQFNパッケージ
    • 水平/垂直同期エンコードおよびトラッキング機能
  • メガピクセルカメラに対応する高速デシリアライズ機能
    • シリアルビットレート:最大1.74Gbps
    • 6.25MHz~87MHz × 12ビット + H/Vデータ
    • 36.66MHz~116MHz × 12ビット + H/Vデータ(内部エンコード使用)
  • 複数のモードによるシステムの柔軟性
    • 制御チャネル:9.6kbps~1Mbps (UART、I2C (クロックストレッチ機能内蔵)、またはUART-I2Cモード)
    • 2:1入力マルチプレクサによってカメラの選択が可能
    • ハードウェアにより選択可能な15のI2Cデバイスアドレス
    • 任意のマキシム製GMSLシリアライザと組み合わせ可能
    • クロスポイントスイッチによってデータを任意の出力にマッピング
  • EMIおよびシールド要件を軽減
    • スペクトラム拡散シリアル入力トラッキングおよびパラレル出力への転送
    • コア電源:1.7V~1.9V、I/O電源:1.7V~3.6V
  • システム検証用ペリフェラル機能
    • BERテスト用PRBSレシーバ内蔵
    • アイ幅モニタによって高速シリアルリンクのシステム内テストが可能
    • カメラのフレーム同期トリガおよびその他の用途の専用「アップ/ダウン」GPI信号
  • AEC-Q100車載仕様に適合
    • 動作温度範囲:-40℃~+115℃
    • IEC 61000-4-2およびISO 10605 ESD保護:±8kV接触および±15kV気中放電

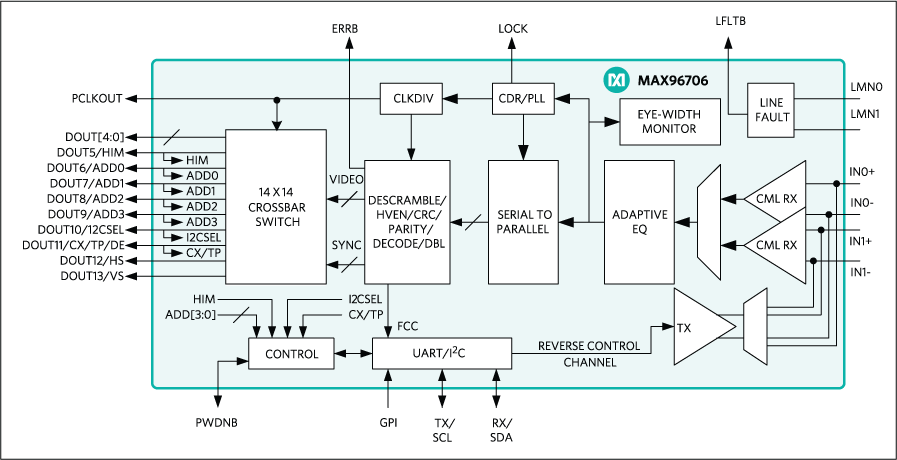

製品概要
show more Icon

MAX96706は小型デシリアライザで、特に車載カメラアプリケーションに最適です。特長として、適応型イコライゼーションや出力クロスポイントスイッチなどがあります。内蔵の制御チャネルは、UART、I2C、およびミックスドUART/ I2Cモードで、9.6kbps~1Mbpsで動作し、ビデオタイミングに関係なく、シリアライザ、デシリアライザ(SerDes)、およびカメラのレジスタを設定することができます。

このデシリアライザは、スペクトラム拡散シリアル入力からのデータをトラッキングすることができます。シリアル入力は、ISO 10605およびIEC 61000-4-2のESD規格に準拠しています。コア電源範囲は1.7V~1.9Vで、I/O電源範囲は1.7V~3.6Vです。このデバイスは、32ピン(5mm × 5mm)のTQFNとSWTQFNパッケージ、0.5mmリードピッチで提供され、-40℃~+115℃の温度範囲で動作します。


デザインソリューション:GMSL SerDes Enables ADAS ›

アプリケーション

  • 車載カメラアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

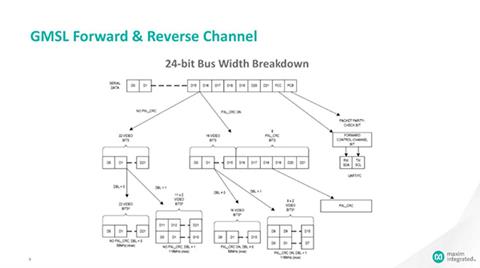

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX96706GTJ+
  • HTML
  • HTML
MAX96706GTJ+T
  • HTML
  • HTML
MAX96706GTJ/V+
  • HTML
  • HTML
MAX96706GTJ/V+T
  • HTML
  • HTML
MAX96706GTJ/VY+
  • HTML
  • HTML
MAX96706GTJ/VY+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

ASSEMBLY

MAX96706GTJ+

製造中

MAX96706GTJ+T

製造中

4 10, 2020

- 1950

ASSEMBLY

MAX96706GTJ/VY+

製造中

MAX96706GTJ/VY+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

arrow down

ASSEMBLY

MAX96706GTJ+

製造中

MAX96706GTJ+T

製造中

4 10, 2020

- 1950

arrow down

ASSEMBLY

MAX96706GTJ/VY+

製造中

MAX96706GTJ/VY+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX96708COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

zoom

MAX96708COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

機能と利点

  • FAKRAコネクタを介してGMSLシリアルデータを入力として受け付け、16ビットパラレル出力データを出力
  • Power over Coax (POC)ケーブル
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX96706/MAX96708の評価キット(EVキット)は、標準FAKRA同軸またはSTPケーブルを使用してスペクトラム拡散およびフルデュプレックス制御チャネルを備えた、広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX96706およびMAX96708を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows 7対応ソフトウェアも備え、デバイスの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX96706GTJ+またはMAX96708GTJ+のいずれかのICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX96706またはMAX96708のEVキットとコンパニオンシリアライザボード(たとえば、このドキュメントに記載されたMAX96705またはMAX96711のEVキット)を注文してください。STPケーブルを使用してテストする場合は、MAXCOAX2STP-HSDアダプタキットも注文し、そのデータシートを参照してください。リンク(シリアライザとデシリアライザボードの接続)当たりに必要なアダプタキットは1つのみです。

アプリケーション

  • 車載カメラアプリケーション

MAX96706COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

zoom

MAX96706COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

機能と利点

  • FAKRAコネクタを介してGMSLシリアルデータを入力として受け付け、16ビットパラレル出力データを出力
  • Power over Coax (POC)ケーブル
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX96706/MAX96708の評価キット(EVキット)は、標準FAKRA同軸またはSTPケーブルを使用してスペクトラム拡散およびフルデュプレックス制御チャネルを備えた、広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX96706およびMAX96708を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows 7対応ソフトウェアも備え、デバイスの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX96706GTJ+またはMAX96708GTJ+のいずれかのICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX96706またはMAX96708のEVキットとコンパニオンシリアライザボード(たとえば、このドキュメントに記載されたMAX96705またはMAX96711のEVキット)を注文してください。STPケーブルを使用してテストする場合は、MAXCOAX2STP-HSDアダプタキットも注文し、そのデータシートを参照してください。リンク(シリアライザとデシリアライザボードの接続)当たりに必要なアダプタキットは1つのみです。

アプリケーション

  • 車載カメラアプリケーション
