MAX9613

低電力、高効率、シングル/デュアル、レイルトゥレイルI/Oオペアンプ

すべて表示 showmore-icon

メンテナンスのシステムダウンタイムを節約し、自己較正機能によって経時および温度変化に対してシステム精度を確保

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.87
特長
  • VCC:1.7V~5.5V (0℃~+70℃)
  • VCC:1.8V~5.5V (-40℃~+125℃)
  • 低VOS:100µV (max)
  • レイルトゥレイル入力および出力
  • 低消費電流:210µA、1µA (シャットダウン時)
  • 自動トリムオフセット較正
  • 帯域幅:2.8MHz
  • 優れたRF耐性
製品概要
show more Icon

MAX9613/MAX9615は、レイルトゥレイル入力およびレイルトゥレイル出力を備えた低電力高精度オペアンプです。これらの製品は、内蔵チャージポンプから給電される高精度のMOS入力を備えており、コンプリメンタリ入力ペア型アンプアーキテクチャに一般的なクロスオーバー歪みを回避することができます。

これらのデバイスは、産業用装置のフォトダイオードトランスインピーダンスアンプや多種の信号のフィルタリング/増幅など、多数の信号処理アプリケーションに最適です。また、これらのデバイスは、優れたRF耐性も備えているため、ポータブルアプリケーションに最適です。

MAX9613/MAX9615は、自己較正システム(パワーアップ時)を備えており、温度および電源バリエーションの影響を除去します。

MAX9613/MAX9615は、0℃~+70℃の温度範囲では1.7V~5.5Vの電源電圧、-40℃~+125℃の自動車用温度範囲では1.8V~5.5Vで動作可能です。

シングルおよびデュアルはともに、小型SC70パッケージで提供されます。MAX9613は、シャットダウンの間ハイインピーダンス出力を備えています。

アプリケーション

  • 汎用信号処理
  • 産業用および医療用センサー
  • ノートブック、ポータブルメディアプレーヤー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.87

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9613AXT+
  • HTML
  • HTML
MAX9613AXT+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722A

ASSEMBLY

MAX9613AXT+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722A

arrow down

ASSEMBLY

MAX9613AXT+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9613EVKIT

MAX9613の評価キット

zoom

MAX9613EVKIT

MAX9613の評価キット

MAX9613の評価キット

機能と利点

  • マルチオペアンプ構成に対応

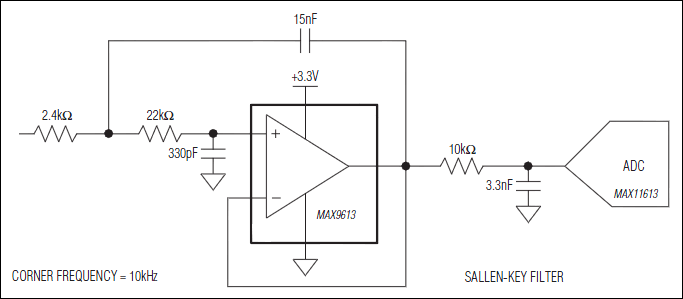

    • 部品パッドによってサレンキー型フィルタが可能
  • レイルトゥレイル入力/出力
  • 使いやすい0805部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9613の評価キット(EVキット)は、6ピンSC70パッケージで提供される低電力MOS入力オペアンプのMAX9613を評価する実証済みのデザインを提供します。このEVキット回路は、非反転アンプとして構成済みですが、いくつかの部品を変更すれば、その他のトポロジにも容易に適応させることができます。低電力、低入力VOS、およびレイルトゥレイル入力/出力段によって、このデバイスは、さまざまな測定アプリケーションに最適です。部品パッドは、0805パッケージに対応しているため、はんだ付けや置換えが容易です。このEVキットには、MAX9613AXT+が出荷時に実装されています。

アプリケーション

  • 汎用信号処理
  • 産業用および医療用センサー
  • ノートブック、ポータブルメディアプレーヤー
