MAX9492

スペクトラム拡散付き、マルチ出力クロック発生器

すべて表示 showmore-icon

ネットワークルータまたはスイッチにおけるクロック分配用、マルチクロックを生成するように設計されたスペクトラム拡散周波数シンセサイザ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 周波数選択が独立した5つのLVCMOS出力
  • 1つのバッファ付きリファレンスクロック出力
  • 選択可能な8つの周波数:133、125、83、66、62.5、50、33、および25MHz
  • 水晶または入力クロックベースのクロックリファレンス
  • 出力周波数をI²Cインタフェースを通じて設定
  • 0、-1.25%、または-2.5%を選択可能なダウン拡散速度
  • 低い出力周期ジッタ(スペクトラム拡散なしの場合):10psRMS以下
  • 出力間のスキュー:220ps以下
  • 5mm x 5mmの20リードTQFNパッケージで提供
  • 電源:+3.3V
  • 拡張温度範囲:-40℃~+85℃
製品概要
show more Icon

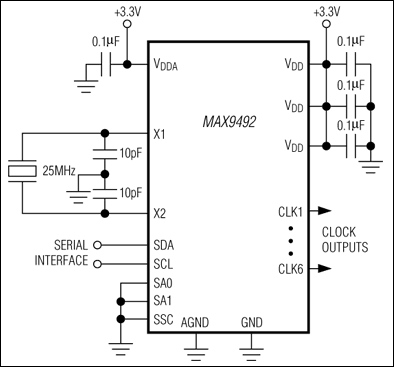

周波数シンセサイザのMAX9492は、ネットワークルータまたはスイッチにおいてクロック分配用に複数クロックを生成するように設計されています。このデバイスは、合計6つのバッファ付きクロック出力(CLK1~CLK6)を供給します。CLK1は、リファレンスクロックのバッファ付き出力です。CLK2~CLK6は個別にプログラマブルであるため、25MHzの入力水晶に基づいて、8種類(133、125、83、66、62.5、50、33、および25MHz)の周波数を生成します。すべての出力はLVCMOSシングルエンド信号です。25MHzの水晶または外部クロックのいずれかが、入力リファレンスクロックとして動作することができます。MAX9492は、2つのループフィルタを備える2つの位相ロックループ(PLL)を採用しています。

MAX9492のI²Cインタフェースを通じて内蔵レジスタを設定して、MAX9492の出力クロック周波数を選択します。また、このデバイスはスペクトラム拡散機能も備え、電磁干渉(EMI)を低減します。この方式によって幅広い周波数範囲で基本エネルギーを拡散可能であるため、各エネルギー振幅が低減されます。出力周波数スペクトルは、-1.25%または-2.5%だけダウンスプレッドされます。

MAX9492は3.3Vの電源で動作し、拡張温度範囲(-40℃~+85℃)での動作が保証されています。このデバイスは、5mm x 5mmの省スペース20ピンTQFNパッケージで提供されます。

アプリケーション

  • ネットワークハブ、交換機、ルータ
  • ストレージエリアネットワーク/ネットワーク接続ストレージ
  • テレコム/ネットワーキング機器
