MAX9291

3.12Gbps GMSLシリアライザ、同軸またはSTP出力およびHDMI入力用

すべて表示 showmore-icon

同軸ケーブルの使用を可能にするシリアライザ、車載インフォテイメントの配線の重量とコストを削減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格
価格は未定
特長
  • HDビデオアプリケーションに最適
    • 入力イコライザ、DDC、および入力終端を内蔵したHDMI 1.4a入力
    • 低コスト50Ω同軸ケーブルとFAKRAコネクタ、または100Ω STPケーブルを駆動
    • 104MHzの広帯域幅モードによって24ビットカラーで1920 × 720p/60Hzディスプレイをサポート
    • シリアライザのプリ/デエンファシスによって15mのケーブルでフルスピードが可能
    • 最大192kHzサンプルレートと32ビットサンプル深度で7.1チャネルHDオーディオに対応
  • 複数のデータレートによるシステムの柔軟性
    • シリアルビットレート：最大3.12Gbps
    • ピクセルクロック：25MHz～104MHz
    • クロックストレッチ機能を備えたUART、ミックスドUART/I2C、またはI2Cモードの制御チャネル：9.6kbps～1Mbps
  • EMIおよびシールド要件を軽減
    • シリアル出力：100mV～500mVシングルエンドまたは100mV～400mV差動に設定可能
    • 設定可能なスペクトラム拡散によるEMIの低減
    • 入力のスペクトラム拡散をトラッキング
    • 高耐性モードによって制御チャネルのノイズ除去を最大化
  • システムの起動と検証のためのペリフェラル機能
    • シリアルリンクのBERテスト用PRBSジェネレータ内蔵
    • 設定によって9つのデフォルトデバイスアドレスを選択可能
    • タッチスクリーン割込みおよびその他の用途に使用可能な専用｢アップ/ダウン｣ GPO
    • スリープモードからのリモート/ローカルウェイクアップ
  • 車載用および産業用の厳しい要件に適合
    • 動作温度：-40℃～+105℃
    • ISO 10605およびIEC 61000-4-2 ESD保護：±8kV接触放電および±15kV気中放電
製品概要
show more Icon

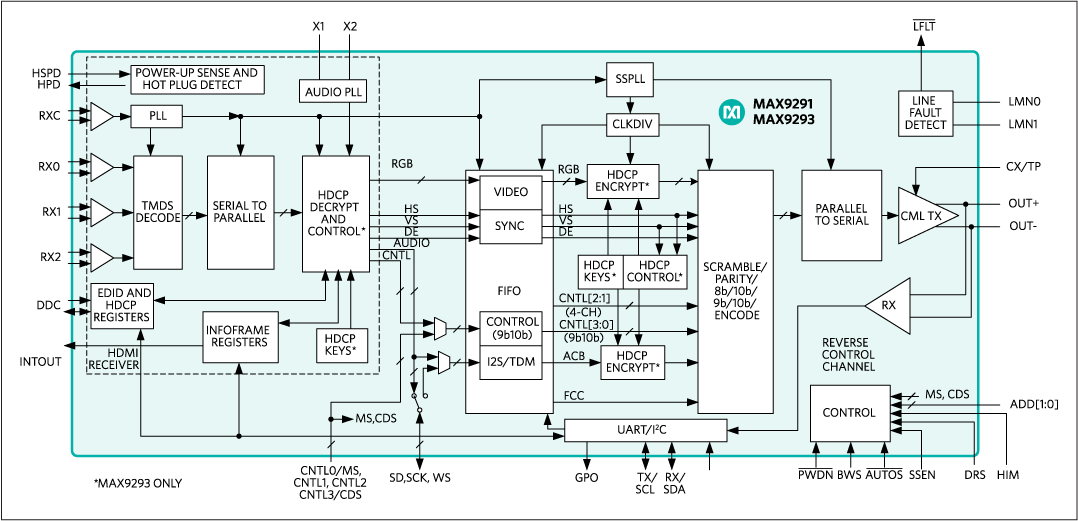

GMSLシリアライザのMAX9291/MAX9293は、HDMI入力をギガビットマルチメディアシリアルリンク(GMSL)出力に変換し、15m以上の50Ω同軸または100Ωシールド付きツイストペア(STP)ケーブル上でのビデオ、オーディオ、および制御信号の伝送を可能にします。MAX9293は、HDCPコンテンツ保護を備えていますが、それ以外はMAX9291と同じです。このシリアライザは、同軸入力に対応した任意のGMSLデシリアライザと組み合わせることができます。STP出力用に設定した場合、このシリアライザは任意のGMSLデシリアライザに対して下位互換です。出力振幅は、100mV～500mVシングルエンド(同軸)または100mV～400mV差動(STP)に設定可能です。

オーディオチャネルは、L-PCM I2Sステレオ、およびTDMモードで最大8チャネルのL-PCMをサポートします。サンプルレートは32kHz～192kHzに対応し、サンプル深度は最大32ビットです。

内蔵の制御チャネルは、UART-UARTおよびUART-I2Cモードでは9.6kbps～1Mbpsで動作し、I2C-I2Cモードでは最大1Mbpsで動作します。µCは制御チャネルを使用して、ビデオタイミングに関係なく任意の時点でシリアライザ、デシリアライザ、およびペリフェラルデバイスのレジスタを設定し、HDCPの動作(MAX9293)を管理することができます。GPO出力は、リンクのリモートエンドからのタッチスクリーンコントローラ割込み要求に対応しています。

より長いケーブルで使用するために、これらのシリアライザは設定可能なプリ/デエンファシスを備えています。シリアル出力で設定可能なスペクトラム拡散が使用可能です。シリアル出力は、ISO 10605およびIEC 61000-4-2のESD規格に準拠しています。コア電源は1.8Vおよび3.3Vで、I/O電源は1.7V～3.6Vです。パッケージは、エクスポーズドパッドを備えた、鉛(Pb)フリーの56ピンTQFN/SWTQFN (8mm × 8mm、0.5mmリードピッチ)です。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテインメント
Show More Arrow image
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9291

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • デザイン・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/01/2018
English

MAX9291-MAX9293: 3.12Gbps GMSL Serializer for Coax or STP Output and HDMI Input Data Sheet (Rev.3)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/20/2024
English
GMSL1 Channel Specification (Rev.2) redirect icon

1.62 M

download

PDFをダウンロード

デザイン・ノート

2

PDF Vector

HTML

更新 06/01/2018
English
How to Use GMSL Line-Fault Detection for Power Over Coax redirect icon

PDF Vector

HTML

更新 08/20/2018
日本語
Power over CoaxにおけるGMSLラインフォルト検出の使用方法 redirect icon

技術記事

1

PDF Vector

HTML

更新 06/08/2018
English
How to Design an Automotive TFT Display System redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9291GTN+ 56-TQFN-8X8X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9291GTN+T 56-TQFN-8X8X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9291GTN/V+ 56-TQFN-8X8X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9291GTN/V+T 56-TQFN-8X8X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9291GTN/VY+ 56-LFCSP_SS-8X8X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 27, 2019

- 1801B

DESIGN

MAX9291GTN+

製造中

MAX9291GTN/V+

製造中

MAX9291GTN/V+T

製造中

pdf

pcn_1801b

external-icon

12 16, 2021

- 2221C

ASSEMBLY

MAX9291GTN/V+

製造中

MAX9291GTN/V+T

製造中

pdf

pcn_2221c

external-icon

4 10, 2020

- 1950

ASSEMBLY

MAX9291GTN/VY+

製造中

pdf

pcn_1950

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 27, 2019

- 1801B

arrow down

DESIGN

MAX9291GTN+

製造中

MAX9291GTN/V+

製造中

MAX9291GTN/V+T

製造中

pdf

pcn_1801b

external-icon
12 16, 2021

- 2221C

arrow down

ASSEMBLY

MAX9291GTN/V+

製造中

MAX9291GTN/V+T

製造中

pdf

pcn_2221c

external-icon
4 10, 2020

- 1950

arrow down

ASSEMBLY

MAX9291GTN/VY+

製造中

pdf

pcn_1950

external-icon

ソフトウェアおよび製品のエコシステム

評価用キット 2

MAX9293COAXEVKIT

MAX9291およびMAX9293の評価キット

zoom

MAX9293COAXEVKIT

MAX9291およびMAX9293の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9293COAXEVKIT
MAX9291およびMAX9293の評価キット

機能と利点

  • HDMI入力GMSLシリアル出力
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX9291/MAX9293の評価キット(EVキット)は、標準FAKRA同軸ケーブルを使用して、スペクトラム拡散およびフルデュプレックス制御チャネルを備えたHDMI入力、広帯域幅ギガビットマルチメディアシリアルリンク(GMSL)出力シリアライザのMAX9291/MAX9293を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows® 7対応ソフトウェアも備え、シリアライザの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX9291またはMAX9293 ICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX9291/MAX9293の同軸EVキットとコンパニオンシリアライザボード(このドキュメントに記載のあるMAX9276A/MAX9280Aの同軸EVキット)をご注文ください。STPケーブルでテストを行う場合は、MAXCOAX2STP-HSDアダプタキットもご注文ください。リンク(シリアライザボードとデシリアライザボードの接続)当り1つのアダプタキットのみが必要です。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテインメント

資料

pdf icon

TGZ

MAX9291/3COAXEVKIT Gerber File - Design Files Download

1.54M

pdf icon

TGZ

MAX9291/3COAXEVKIT Gerber File Download

1.54M

すべて表示 Arrow image

MAX9291COAXEVKIT

MAX9291およびMAX9293の評価キット

zoom

MAX9291COAXEVKIT

MAX9291およびMAX9293の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9291COAXEVKIT
MAX9291およびMAX9293の評価キット

機能と利点

  • HDMI入力GMSLシリアル出力
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX9291/MAX9293の評価キット(EVキット)は、標準FAKRA同軸ケーブルを使用して、スペクトラム拡散およびフルデュプレックス制御チャネルを備えたHDMI入力、広帯域幅ギガビットマルチメディアシリアルリンク(GMSL)出力シリアライザのMAX9291/MAX9293を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows® 7対応ソフトウェアも備え、シリアライザの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX9291またはMAX9293 ICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX9291/MAX9293の同軸EVキットとコンパニオンシリアライザボード(このドキュメントに記載のあるMAX9276A/MAX9280Aの同軸EVキット)をご注文ください。STPケーブルでテストを行う場合は、MAXCOAX2STP-HSDアダプタキットもご注文ください。リンク(シリアライザボードとデシリアライザボードの接続)当り1つのアダプタキットのみが必要です。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテインメント

資料

pdf icon

TGZ

MAX9291/3COAXEVKIT Gerber File - Design Files Download

1.54M

pdf icon

TGZ

MAX9291/3COAXEVKIT Gerber File Download

1.54M

すべて表示 Arrow image

評価用キット2

MAX9293COAXEVKIT

MAX9291およびMAX9293の評価キット

MAX9291COAXEVKIT

MAX9291およびMAX9293の評価キット

ツールおよびシミュレーション 1
