MAX9288

3.12Gbps GMSLデシリアライザ、同軸またはSTP入力およびMIPI CSI-2出力用

すべて表示 showmore-icon

車載インフォテイメントの配線の重量とコストを低減する、同軸ケーブルの使用が可能なデシリアライザ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$16.71
機能
  • HDビデオアプリケーションに最適
    • 4レーンのCSI-2出力(レーン当り最大1Gbps)
    • 低コスト50Ω同軸ケーブルとFAKRAコネクタ、または100Ω STPで動作
    • 104MHzの広帯域幅モードによって24ビットカラーで1920 x 720p/60Hzディスプレイをサポート
    • イコライゼーションによって15mのケーブルでフルスピードが可能
    • 最大192kHzのサンプルレートと32ビットのサンプル深度で7.1チャネルHDオーディオに対応
    • オーディオソースまたはオーディオシンクからのオーディオクロック
    • カラールックアップテーブルによるガンマ補正
    • HDMI/MHL用のCNTL0~CNTL3制御出力
  • 複数のデータレートによるシステムの柔軟性
    • シリアルビットレート:最大3.12Gbps
    • ピクセルクロック:6.25MHz~104MHz
    • クロックストレッチ機能を備えたUART、ミックスドUART/I2C、またはI2Cモードの制御チャネル:9.6kbps~1Mbps
  • EMIおよびシールド要件を軽減
    • 入力のスペクトラム拡散をトラッキング
    • 高耐性モードによって制御チャネルのノイズ除去を最大化
  • システムの起動と検証のためのペリフェラル機能
    • シリアルリンクのBERテスト用のPRBSテスタ内蔵
    • 設定によって8つのデフォルトデバイスアドレスを選択可能
    • 2つの専用GPIOポート
    • タッチスクリーン割込みおよびその他の用途に使用可能な専用の「アップ/ダウン」 GPI
    • スリープモードからのリモート/ローカルウェイクアップ
  • 車載用および産業用の厳しい要件に適合
    • 動作温度:-40℃~+105℃
    • ISO 10605およびIEC 61000-4-2 ESD保護:±8kV接触および±12kV気中放電
製品概要
show more Icon

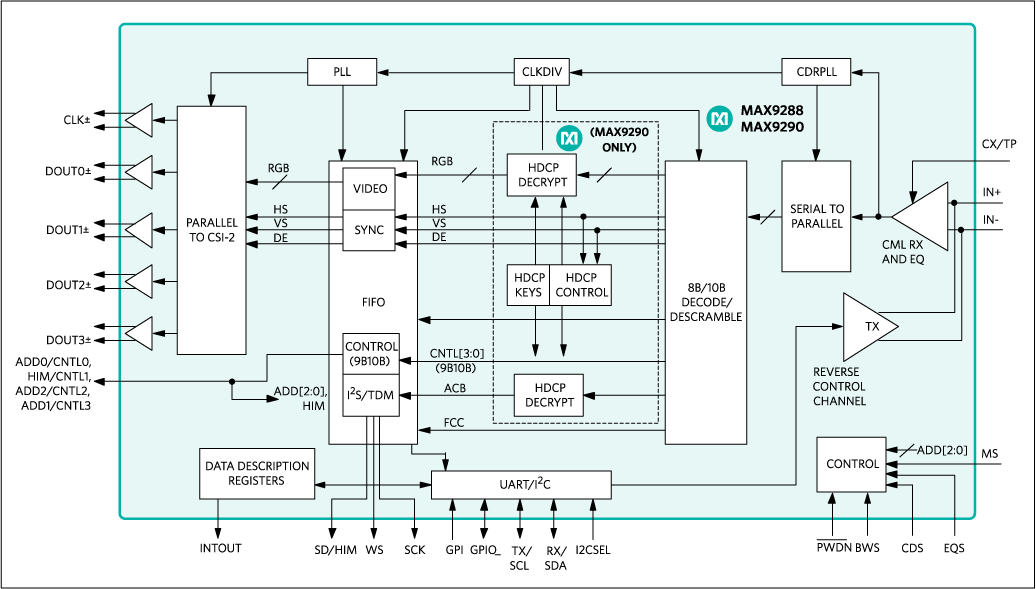

ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX9288/MAX9290は、50Ω同軸または100Ωシールドツイストペア(STP)ケーブル上でGMSLシリアライザからデータを受信し、CSI-2出力上にデシリアライズしたデータを出力します。

MAX9290はHDCPコンテンツ保護を備えていますが、それ以外はMAX9288と同じです。これらのデシリアライザは、同軸出力に対応した任意のGMSLシリアライザと組み合わせることができます。STP入力用に設定した場合、これらは任意のGMSLシリアライザに対して下位互換です。

オーディオチャネルはL-PCM I2SステレオおよびTDMモードで最大8チャネルのL-PCMをサポートします。サンプルレートは32kHz~192kHzに対応し、サンプル深度は最大32ビットです。

内蔵の制御チャネルは、UART-UARTおよびUART-I2Cモードでは9.6kbps~1Mbpsで動作し、I2C-I2Cモードでは最大1Mbpsで動作します。µCは制御チャネルを使用して、ビデオタイミングに関係なく任意の時点でシリアライザ、デシリアライザ、およびペリフェラルデバイスのレジスタを設定し、HDCPの動作(MAX9290)を管理することができます。2つのGPIOポートが内蔵されており、ディスプレイの起動やバックライトの切替えなど各種の用途に使用することができます。GPI入力の継続的なサンプリングによって、ディスプレイアプリケーションでのタッチスクリーンコントローラの割込み要求に対応します。

より長いケーブルで使用するために、これらのデシリアライザは設定可能なケーブルイコライザを備えています。シリアル入力は、ISO 10605およびIEC 61000-4-2 ESD規格に準拠しています。GMSL電源は3.0V~3.6V、MIPI CSI-2電源は1.7V~1.9V、I/O電源は1.7V~3.6Vです。

これらのデバイスは、エクスポーズドパッドを備えた鉛(Pb)フリー48ピンTQFNおよびSWTQFNパッケージ(7mm x 7mm、0.5mmリードピッチ)で提供されます。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテイメント

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$16.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9288GGM/VY+
  • HTML
  • HTML
MAX9288GGM/VY+T
  • HTML
  • HTML
MAX9288GTM+
  • HTML
  • HTML
MAX9288GTM/V+
  • HTML
  • HTML
MAX9288GTM/VY+
  • HTML
  • HTML
MAX9288GTM/VY+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 17, 2020

- 1707U2

ASSEMBLY

MAX9288GGM/VY+

製造中

MAX9288GGM/VY+T

製造中

7 13, 2015

- 1554

DESIGN

MAX9288GGM/VY+

製造中

MAX9288GTM/V+

製造中

8 1, 2018

- 1707CL-A

ASSEMBLY

MAX9288GGM/VY+T

製造中

4 9, 2018

- 1682

ASSEMBLY

MAX9288GTM+

製造中

6 18, 2021

- 2161

ASSEMBLY

MAX9288GTM/V+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 17, 2020

- 1707U2

arrow down

ASSEMBLY

MAX9288GGM/VY+

製造中

MAX9288GGM/VY+T

製造中

7 13, 2015

- 1554

arrow down

DESIGN

MAX9288GGM/VY+

製造中

MAX9288GTM/V+

製造中

8 1, 2018

- 1707CL-A

arrow down

ASSEMBLY

MAX9288GGM/VY+T

製造中

4 9, 2018

- 1682

arrow down

ASSEMBLY

MAX9288GTM+

製造中

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX9288GTM/V+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX9290COAXEVKIT

MAX9288/MAX9290の評価キット

zoom

MAX9290COAXEVKIT

MAX9288/MAX9290の評価キット

MAX9288/MAX9290の評価キット

機能と利点

  • 4チャネルCSI-2出力を駆動
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル付属)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9288/MAX9290の評価キット(EVキット)は、標準FAKRA同軸ケーブルを使用して、スペクトラム拡散およびフルデュプレックス制御チャネルを備えた広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX9288およびMAX9290を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®、およびWindows® 7対応ソフトウェアも備え、デバイスの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX9288またはMAX9290 ICが実装されています。

標準FAKRA同軸ケーブルを使用して完全なGMSLの評価を行うには、MAX9288/MAX9290の同軸EVキットとコンパニオンシリアライザボード(たとえば、データシートで参照しているMAX9275/MAX9279の同軸EVキット)をご注文ください。STPケーブルでテストを行う場合は、MAXCOAX2STP-HSDアダプタキットもご注文ください。シリアライザボードとデシリアライザボードのペア当り1つのアダプタキットのみが必要です。

注:データシートの各項では、シリアライザという言葉はMAX9275またはMAX9279 ICを示し、デシリアライザという言葉はMAX9288またはMAX9290 ICを示します。SerDesという言葉はシリアライザおよびデシリアライザを示します。

データシートは同軸とSTPの両方のEVキットに適用されます。データシートでは同軸ケーブルを取り上げていますが、提供される情報はSTPケーブルにも同様に適用されます。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテイメント

MAXCOAX2STP-HSD

STPケーブルによるマキシムのシリアライザ/デシリアライザの評価

zoom

MAXCOAX2STP-HSD

STPケーブルによるマキシムのシリアライザ/デシリアライザの評価

STPケーブルによるマキシムのシリアライザ/デシリアライザの評価

機能と利点

  • STPケーブルによる評価動作に同軸EVキットが利用可能なため、STP評価ボードセットの購入が不要
  • 各種製品用の同軸EVキットと共に使用するために必要なのは1つのアダプタキットのみ

製品の詳細

MAXCOAX2STP-HSD同軸-STPケーブルアダプタキットは、Rosenberger STPコネクタが実装されたSTPケーブルを使用して、マキシムのシリアライザ/デシリアライザ製品用の同軸評価キット(EVキット)を動作させることが可能です。現在サポートされている製品リストについては、フルデータシートの表1を参照してください。

このアダプタキットは、2つの同軸FAKRAメスコネクタと1つのRosenbergerオスSTPコネクタを備えた1つのシリアライザアダプタボード、2つの同軸FAKRAメスコネクタと1つのRosenbergerオスSTPコネクタを備えた1つのデシリアライザアダプタボード、および2つのRosenbergerメスSTPコネクタが実装された2m STPケーブルを内蔵しています。フルデータシートの図1の写真は、このアダプタキットの各構成部品を示しています。

アプリケーション

  • 車載カメラシステム
  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテイメント

MAX9288COAXEVKIT

MAX9288/MAX9290の評価キット

zoom

MAX9288COAXEVKIT

MAX9288/MAX9290の評価キット

MAX9288/MAX9290の評価キット

機能と利点

  • 4チャネルCSI-2出力を駆動
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル付属)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9288/MAX9290の評価キット(EVキット)は、標準FAKRA同軸ケーブルを使用して、スペクトラム拡散およびフルデュプレックス制御チャネルを備えた広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX9288およびMAX9290を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®、およびWindows® 7対応ソフトウェアも備え、デバイスの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX9288またはMAX9290 ICが実装されています。

標準FAKRA同軸ケーブルを使用して完全なGMSLの評価を行うには、MAX9288/MAX9290の同軸EVキットとコンパニオンシリアライザボード(たとえば、データシートで参照しているMAX9275/MAX9279の同軸EVキット)をご注文ください。STPケーブルでテストを行う場合は、MAXCOAX2STP-HSDアダプタキットもご注文ください。シリアライザボードとデシリアライザボードのペア当り1つのアダプタキットのみが必要です。

注:データシートの各項では、シリアライザという言葉はMAX9275またはMAX9279 ICを示し、デシリアライザという言葉はMAX9288またはMAX9290 ICを示します。SerDesという言葉はシリアライザおよびデシリアライザを示します。

データシートは同軸とSTPの両方のEVキットに適用されます。データシートでは同軸ケーブルを取り上げていますが、提供される情報はSTPケーブルにも同様に適用されます。

アプリケーション

  • 高解像度車載ナビゲーション
  • メガピクセルカメラシステム
  • 後部座席インフォテイメント
