MAX9178

高ESD耐性およびフロースルーピン配置、クワッドLVDSラインドライバ

すべて表示 showmore-icon

業界初、自動検出出力付き、クワッドLVDSドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • フロースルーピン配置
    • PCBレイアウトを簡素化
    • クロストークを低減
  • DS90LV047AおよびMAX9123とピンコンパチブル
  • 保証データ速度:400Mbps
  • シングルエンド入力は1Vのオーバシュート/アンダシュートを許容
  • パルススキュー:250ps (max)
  • LVDS出力はIEC 61000-4-2 Level 4のESD耐性
  • ANSI TIA/EIA-644 LVDS規格に準拠
  • 単一電源:+3.3V
製品概要
show more Icon

MAX9178は、高ESD耐性を備えたクワッド低電圧差動信号(LVDS)ラインレシーバで、高データ速度、低電力、および低ノイズを必要とするアプリケーションに最適です。MAX9178は、特性インピーダンスが約100Ωの媒体を通じて最大400Mbps (200MHz)の速度でデータを送信することが保証されています。伝送媒体には、プリント(PC)基板パターン、バックプレーン、またはケーブルの場合があります。

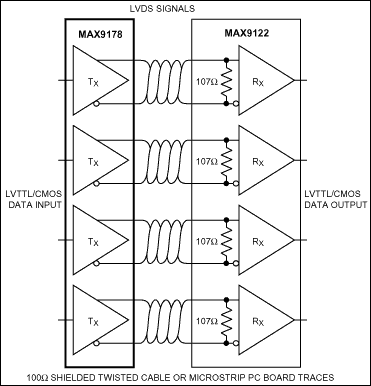

MAX9178は4個のLVTTL/LVCMOS入力を受け入れ、LVDS出力信号に変換します。すべての入力には、VCC + 1Vのオーバシュートおよび-1Vのアンダシュートを許容します。ENおよびアクティブローEN入力はともに2入力ANDゲートを経て、ハイインピーダンス出力を制御します。このデバイスがディセーブルされると、電力は12.6mW (typ)の超低電力に低減します。出力は、ANSI TIA/EIA-644 LVDS規格に準拠しています。

MAX9178は+3.3Vの単一電源で動作し、16ピンTSSOPおよび裏面放熱パッド付16ピンTQFNパッケージで提供されます。MAX9178は、-40℃~+85℃の温度範囲での動作が保証されています。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • バックプレーンインターコネクト
  • 携帯電話基地局
  • クロック分配
  • デジタルコピー機
  • デジタルクロスコネクト
  • DSLAMバックプレーン
  • レーザプリンタ
  • ネットワークルータおよびスイッチ
