MAX9169

製造中

4ポート、LVDS/LVTTLからLVDSへのリピータ

超低パルススキュー、4ポート、LVDS/LVTTLからLVDSへのリピータ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • パルススキュー：150ps (max)
  • 追加確定的ジッタ：200psP-P (max) (630Mbps時)、(223 - 1) PRBSパターン
  • 追加ランダムジッタ：8psRMS (max)
  • チャネル間スキュー：120ps (max)
  • データレート：630Mbps
  • ANSI EIA/TIA-644 LVDS規格に準拠
  • 消費電流：30mA (max) (MAX9169)、25mA (max) (MAX9170)、競合製品と比べ15%改善
  • LVDS (MAX9169)、または+5V許容LVTTL/LVCMOS (MAX9170)入力バージョン
  • 無駆動差動入力に対して、フェイルセーフ回路により出力をハイに設定
  • 定格出力：10pF負荷
  • 独立した出力イネーブル
  • 単一電源：3.3V
  • SN65LVDS104 (MAX9169)およびSN65LVDS105 (MAX9170)の改良セカンドソース
  • 16ピンSOおよびTSSOPパッケージ

MAX9169/MAX9170は低ジッタ、低電圧、差動信号LVDS/LVTTLからLVDSへのリピータで、電力、スペース、およびノイズを最小限に抑制し、高速データやクロック分配を必要とするアプリケーションに最適です。これらのデバイスはシングルLVDS (MAX9169)またはLVTTL (MAX9170)入力を受け入れ、この入力を4個のLVDS出力でリピートします。各差動出力は100Ωを駆動し、レシーバ入力で100Ωの終端付伝送路で信号のポイントトゥポイント分配を実現します。MAX9169およびMAX9170はそれぞれSN65LVDS104およびSN65LVDS105とピンコンパチブルで、パルススキュー性能が改善されています。

150ps (max)の超低パルススキューと200psP-P (max)の追加確定的ジッタによって、タイミングエラーに影響されやすい高速リンクで高信頼性通信を実現します。特に、クロック/データリカバリやシリアライザ/デシリアライザを内蔵するリンクでこれを実現します。高速スイッチング性能によって、3.0V～3.6Vの動作電源範囲で630Mbpsのデータ速度と120ps以下のチャネル間スキューが保証されます。

MAX9169の消費電流は30mA (max)で、MAX9170は25mA (max)です。LVDS入力および出力は、ANSI EIA/TIA-644規格に準拠しています。MAX9169のフェイルセーフ機能によって、入力が、無駆動でオープン、終端、または短絡時に、出力がハイに設定されます。MAX9169/MAX9170は16ピンTSSOPおよびSOパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

SC70パッケージのLVDSラインレシーバについては、MAX9130のデータシートを参照してください。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • バックプレーンインターコネクト
  • 携帯電話基地局
  • クロック分配
  • デジタルクロスコネクト
  • ネットワークルータおよびスイッチ
  • ポイント間ベースバンドデータ送信
MAX9169
4ポート、LVDS/LVTTLからLVDSへのリピータ

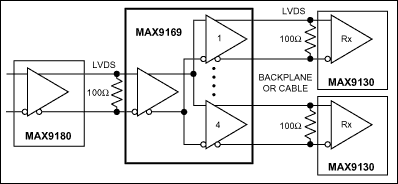

MAX9169、MAX9170：標準アプリケーション回路
