MAX9156

低ジッタ、低ノイズLVPECL-LVDSレベルトランスレータ、SC70パッケージ

すべて表示 showmore-icon

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 小型SC70パッケージ
  • 超低ジッタ
    • 追加確定的ジッタ:23psP-P (223-1 PRBS)
    • 追加ランダムジッタ:0.6psRMS
  • 0.5nsの最小遷移時間により輻射ノイズを最小限に抑制
  • 保証データ速度:200Mbps
  • 低消費電流:10mA
  • 出力はANSI/EIA/TIA-644 LVDS規格に準拠
  • パワーダウンモード時のハイインピーダンス入出力
製品概要
show more Icon

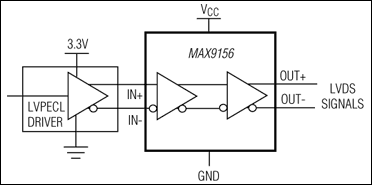

MAX9156はLVPECL-LVDSレベルトランスレータで、シングルLVPECL入力を受け入れ、それをシングルLVDS出力に変換します。このデバイスは、ジッタ、ノイズ、電力、およびスペースを最小限に抑えることが必要なシステムでLVPECLとLVDS間をインタフェースするのに最適です。

23psP-Pの超低追加確定的ジッタと0.6psRMSの追加ランダムジッタによって、タイミングエラーに影響されやすい高速リンクで高信頼性通信を実現します。特に、クロック/データリカバリ、PLL、シリアライザ、またはデシリアライザを内蔵するリンクでこれを実現します。MAX9156のスイッチング性能は200Mbpsのデータ速度を保証しますが、0.5nsの最小出力遷移時間も保証して、輻射ノイズを最小限に抑えます。

MAX9156は+3.3Vの単一電源で動作し、-40℃~+85℃の温度範囲で消費電流はわずか10mAです。このデバイスは、小型6ピンSC70パッケージ(SOT23の半分のサイズ)で提供されます。SC70パッケージの低ジッタ、低ノイズLVDSリピータについては、MAX9155のデータシートを参照してください。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • 携帯電話基地局
  • デジタルクロスコネクト
  • DSLAM
  • マルチドロップバス
  • ネットワークルータおよびスイッチ
