製品概要
機能と利点
- 省スペース、UCSPパッケージ(1mm x 1.52mm)
- 超低消費電流
- 0.6µA (MAX9027/MAX9028)
- 1µA、リファレンス付(MAX9025/MAX9026)
- 保証最低動作電圧：+1.8V
- 内部リファレンス：1.236V ±1% (MAX9025/MAX9026)
- 入力電圧範囲は電源レイルの200mV Beyond-the-Railsまで拡大
- ±5mAの駆動能力を持つCMOSプッシュプル出力(MAX9025/MAX9027)
- オープンドレイン出力バージョンも提供(MAX9026/MAX9028)
- クローバ電流がないスイッチング
- ヒステリシスを備え、よりクリーンなスイッチングを実現
- オーバドライブ入力に対して位相反転なし
製品概要

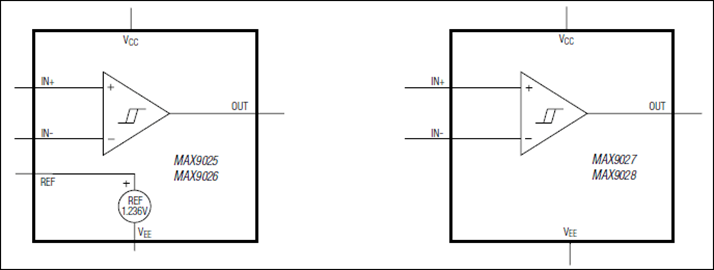

省スペースなチップスケールパッケージ(UCSP™)のナノパワーコンパレータMAX9025～MAX9028は、Beyond-the-Rails™入力を備え、最低+1.8Vでの動作が保証されています。MAX9025/MAX9026は1.236V ±1%リファレンスを内蔵し、消費電流はわずか1µAです。またMAX9027/MAX9028 (リファレンスなし)はわずか0.6µAの消費電流しか必要ありません。これらの機能によって、コンパレータファミリのMAX9025～MAX9028はどのような2セルバッテリ監視/管理アプリケーションにも最適です。
出力段の独自設計によってスイッチング時の電源電流サージが抑制されるため、他の多くのコンパレータに見られる電源グリッチが実質上なくなります。また、この設計によってダイナミック状態における総消費電力も最小限に抑制されます。MAX9025/MAX9027は電流のシンクとソースを行うプッシュプル出力段を備えています。大規模内蔵出力ドライバによって、最大5mAの負荷までレイルトゥレイル出力スイングが可能です。MAX9026/MAX9028はオープンドレイン出力段を備えているため、電圧が混在するシステムの設計に最適です。全製品は、超小型6バンプUCSPパッケージで提供されます。
5ピンSC70パッケージの同等のコンパレータについてはMAX9117のデータシートを、8ピンSOT23パッケージの同等のデュアルコンパレータについてはMAX9017のデータシートを参照してください。
アプリケーション
- 2セルバッテリ監視/管理
- 医療用機器
- モバイル通信
- ノートブックおよびPDA
- グランドまたは電源ラインでの検出
- テレメトリおよび遠隔システム
- 超低電力システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX9028 Reliability Data1/12/2023
-
アクセサリの接続を自動検出可能な低電力コンパレータによって消費電力を削減6/16/2009
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX9028EBT+ | 材料宣誓書（MD） | 信頼性データ | 6-WLCSP-N/A | |
| MAX9028EBT+T | 材料宣誓書（MD） | 信頼性データ | 6-WLCSP-N/A | |
| ウェハ・ファブリケーション・データ | MAX9028 Reliability Data |
