特長
- 低コストタンタルコンデンサ用に最適化
- MIC5206とピンコンパチブル
- 低電圧パワーOK出力
- 固定出力電圧(精度±1%)
- 出力電流：150mA保証
- 無負荷消費電流：85µA
- 低ドロップアウト電圧：110mV (100mA負荷)、165mV (150mA負荷)
- サーマル過負荷および短絡保護
- バッテリ逆挿入保護
- PSRR：60dB (100kHz)
- シャットダウン電流：1µA (max)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

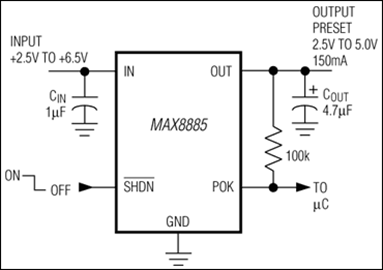

MAX8885は、入力電圧範囲+2.5V～+6.5Vで動作し、最大150mAを出力する低ドロップアウトリニアレギュレータです。内部PチャネルMOSFETパストランジスタにより、負荷に関係なく85µAの低消費電流とLDO電圧特性を維持します。MAX8885は、小型ケースサイズのタンタルコンデンサ等の低コスト、高ESR出力コンデンサ用に最適化されており、PCS電話、セルラ電話等の低コストポータブル機器に最適です。ピンコンパチブルおよび機能的に同等な素子で、低ESRのセラミック出力コンデンサと併用する場合はMAX8875データシートを参照して下さい。
MAX8885は出力が安定化範囲から外れたことを知らせるパワーOK出力を備え、5.0V、3.3V、3.0V、2.7Vまたは2.5Vの固定出力電圧を提供しています。その他の特長としては、1µA (max)のシャットダウン電流、短絡保護、サーマルシャットダウン保護およびバッテリ逆挿入保護等があります。MAX8885は超小型5ピンSOT23パッケージで提供されています。
アプリケーション
- 携帯電話
- コードレス電話
- エレクトロニックプランナ
- ハンドヘルド機器(PDA、パームトップ)
- モデム
- パームトップコンピュータ
- PCMCIAカード
- PCS電話
