製品概要

機能と利点

  • ストリングごとに複数個直列接続された6本の並列LEDストリングを駆動
  • ストリング間の電流レギュレーション精度:±1.5%
  • 最大電流で450mVの低フィードバック電圧により効率が向上
  • ステップアップコントローラは、LEDストリング最大電圧よりわずかに高い電圧で出力を安定化
  • フルスケールLED電流は15mA~25mAの範囲で可変、または20mAにプリセット
  • 広い調光範囲:100:1
  • プログラマブルな調光制御:ダイレクトDPWMまたはアナログ調光
  • 内蔵PLLによって調光制御を同期化
  • オープンおよび短絡LEDの保護
  • 出力過電圧保護
  • 広い入力電圧範囲:4.5V~26V
  • 外付けMOSFETの使用でストリング当り多数個のLEDが可能
  • スイッチング周波数:500kHz/750kHz/1MHz
  • 4mm x 4mmの小型20ピンTQFNパッケージ

製品概要

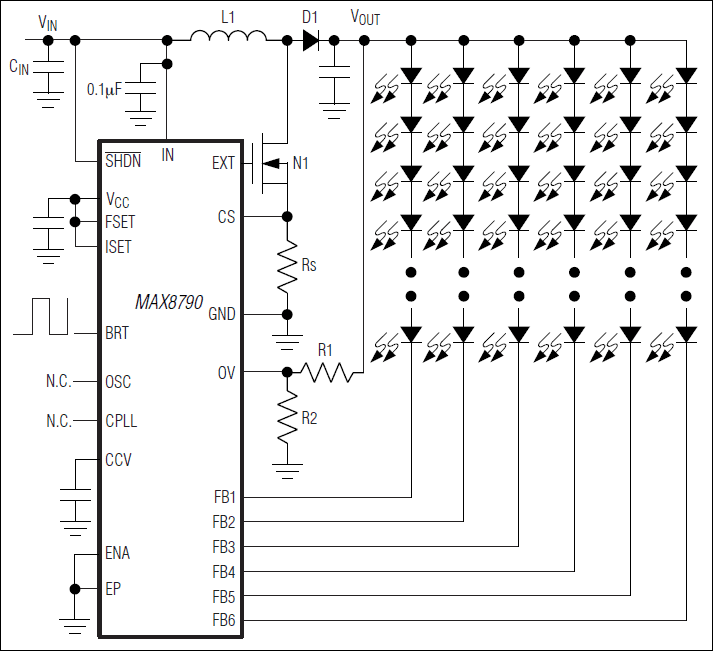

MAX8790は、白色発光ダイオード(LED)用の高効率ドライバです。このデバイスは、光源としてLEDアレイを使用する大型液晶ディスプレイ(LCD)用に設計されています。電流モードステップアップコントローラは、複数個直列接続された最大6本の並列LEDストリングを駆動します。各ストリングは±1.5%の電流レギュレーション精度を実現する安定器で終端されているため、すべてのLEDの輝度を均一化します。MAX8790は4.5V~26Vの広い入力電圧範囲を備え、固定(20mA)または可変(15mA~25mA)のフルスケールLED電流を供給します。

MAX8790は2種類の調光制御モードを備え、広いアプリケーションに対応します。ダイレクトDPWMモードでは、LED電流はPWM信号によってじかにオン/オフされます。アナログ調光モードでは、内蔵位相ロックループ(PLL)回路がPWM信号をアナログ信号に変換し、最低12.5%までLED電流をリニア制御します。12.5%以下では、最低1%まで低い平均LED電流を実現するディジタル調光が追加されています。両制御方式とも、100:1の調光範囲を持っています。MAX8790は、コントローラを障害状態から保護する複数機能を搭載しています。1個または複数個のLEDにオープンまたは短絡障害が発生すると、個別のフィードバックループが出力電圧を制限します。コントローラは、一貫した動作とソフトスタート機能を提供するサイクルごとの電流制限を備えています。熱シャットダウン回路は、さらに別レベルの保護を行います。

ステップアップコントローラは外付けMOSFETを使用して、優れた効率を提供し、スケーラブルな出力電力と最大動作電圧を実現します。各LEDストリングでフィードバック電圧が小さいため(450mV)、電力損失が低減します。MAX8790のスイッチング周波数(500kHz、750kHz、または1MHz)は選択可能であるため、外付け部品サイズと動作効率のトレードオフが可能です。

MAX8790は、放熱特性を高めた鉛フリー、4mm x 4mmの20ピンTQFNパッケージで提供されます。

アプリケーション

  • ハンディターミナル

製品カテゴリ

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
