製品概要
機能と利点
- 小型SC70およびµDFNパッケージ
- 保証出力電流：500mA
- 4MHzまたは2MHzのPWMスイッチング周波数
- 小型外付け部品：1µH/2.2µFまたは2.2µH/4.7µF
- 自己消費電流：28µA
- 出荷時にプリセットされた出力：0.8V～2.5V
- 初期精度：±1%
- 全負荷で低出力リップル
- 最低1mA負荷の超音波スキップモード
- 超高速電源/負荷過渡応答
- 高速ソフトスタートによって突入電流を排除
製品概要

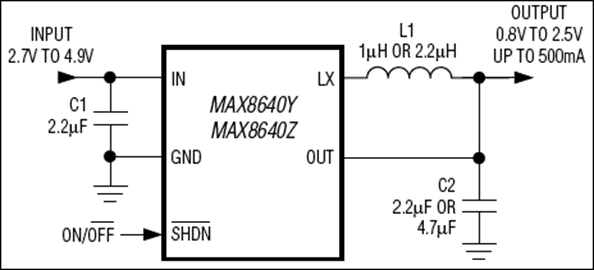

MAX8640Y/MAX8640Zはステップダウンコンバータで、小型サイズ、高効率、および低出力リップルを重視するアプリケーション用に最適化されています。これらのデバイスは、外付け小型部品で高効率となるようにスイッチング周波数を最適化し、低出力リップル電圧をあらゆる負荷に対して維持する独自のPWM制御方式を採用しています。MAX8640Zは最高4MHzでスイッチングチングし、小型の1µHインダクタと2.2µF出力コンデンサを使用可能です。MAX8640Yは最高2MHzでスイッチングし、効率を向上しながら、2.2µHおよび4.7µFの小型部品も使用可能です。出力電流は最大500mAまで保証されますが、標準自己消費電流は28µAです。0.8V～2.5Vに出荷時にプリセットされた出力電圧によって、外付けフィードバック部品が不要になります。
内蔵同期整流によって効率が大幅に向上し、従来型のステップダウンコンバータで必要とされる外付けショットキダイオードに取って代わります。内蔵の高速ソフトスタートによって突入電流が排除されるため、入力コンデンサ要件が緩和されます。
MAX8640Y/MAX8640Zは、小型6ピンSC70 (2.0mm x 2.1mm)およびµDFN (1.5mm x 1.0mm)パッケージで提供されます。両パッケージとも鉛フリーです。
アプリケーション
- 携帯電話、PDA、DSC、MP3
- I/O電源
- マイクロプロセッサ/DSPコア電源
- スペースに制限のあるその他のハンドヘルド機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX8640Y Reliability Data1/12/2023
-
アプリケーションに最適なレギュレータの選択：パート2、主なレギュレータ制御方式6/19/2017
おすすめ製品
MAX8640Y コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX8640YELT12+ | 材料宣誓書（MD） | 信頼性データ | 6-LFCSP-1.5X1X0.75 | |
| MAX8640YELT12+T | 材料宣誓書（MD） | 信頼性データ | 6-LFCSP-1.5X1X0.75 | |
| MAX8640YEXT12+ | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT12+T | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT15+T | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT18+ | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT18+T | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT25+ | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640YEXT25+T | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX8640ZELT12+T | 材料宣誓書（MD） | 信頼性データ | 6-LFCSP-1.5X1X0.75 | |
| ウェハ・ファブリケーション・データ | MAX8640Y Reliability Data |
