MAX8601

OVP保護およびプログラマブルチャージタイマ付き、シングル/デュアル入力の1セルLi+ (リチウムイオン)チャージャ

すべて表示 showmore-icon

熱レギュレーション、OVP、およびプログラム可能な充電タイマ付きシングルセルLi+ (リチウムイオン)チャージャによって、ポータブル機器のACアダプタチャージャが不要

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.04
特長
  • 単一(MAX8600)またはデュアル(MAX8601)入力リチウムイオン(Li+)チャージャ
  • プログラマブルな急速充電電流:最大1A
  • 100mA/500mAのUSB選択入力(MAX8601)
  • 急速充電電流制限精度:±5%
  • 入力過電圧保護:14V
  • プログラマブルな充電タイマ内蔵
  • バッテリ用サーミスタ入力
  • チャージャ状態出力
  • 熱特性に応じて最適化される充電レート
  • 3mm x 3mmの14ピンTDFNパッケージ
製品概要
show more Icon

MAX8600/MAX8601はシングル/デュアル入力リニアバッテリチャージャで、単一セルのリチウムイオン(Li+)バッテリを安全に充電します。充電レートは、所定のアプリケーションの熱特性に対応するように最適化されます。最大充電電流またはワーストケースのチャージャの電力損失を低減する必要はありません。これらの製品は過電圧、温度過昇/温度過冷、および充電時間についてバッテリを連続的に監視しながら、ローバッテリプリチャージ、電圧/電流制限急速充電、およびトップオフ充電を含む制御アルゴリズムを使って、充電はリチウムイオン(Li+)セルに最適化されています。チャージャタイムアウト保護はプログラマブルです。チャージャの状態は、3つのオープンドレイン出力によって示されます。

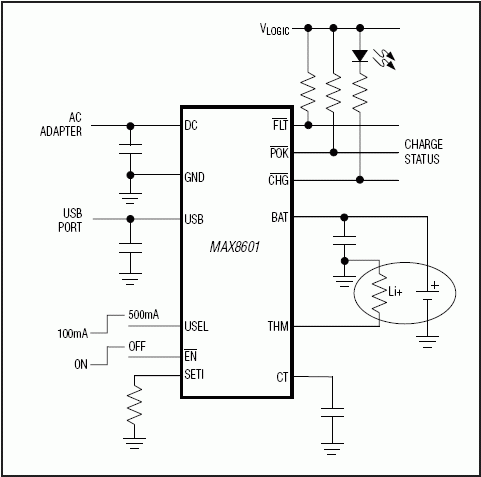

MAX8601は、USBまたはACアダプタ入力電源のいずれかを自動選択します。ACアダプタからの充電電流はプログラマブルで、またUSB充電電流は、USEL入力に応じて100mAまたは500mAを超えないように設定されます。MAX8600は、USBソース入力を備えていない1入力のチャージャです。

MAX8600/MAX8601は、3mm x 3mmの放熱特性に優れたTDFNパッケージで提供されます。

アプリケーション

  • 携帯電話
  • デジタルカメラ
  • MP3プレーヤー
  • PDAワイヤレス機器
  • ポータブルメディアプレーヤー
