製品概要

機能と利点

  • 出力電圧:15Vまたは可変(最大28V)
  • 出力障害から保護するための安全機能
  • 単一Li+バッテリから20mA (@20V)
  • True Shutdown
  • 効率:87%
  • スイッチング周波数:最高800kHz
  • 小型6ピンSOT23およびµDFN (MAX8570のみ)パッケージ

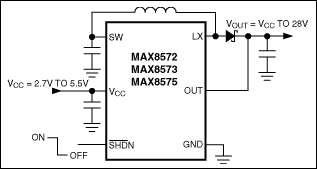

製品概要

LCDステップアップコンバータのMAX8570ファミリは、内蔵nチャネルスイッチと内蔵pチャネル出力絶縁スイッチを使用します。これらのコンバータは2.7V~5.5Vの電源電圧で動作し、出力側に最大28Vを供給します。

独自の制御方式によって、広範囲の負荷状態において最高の効率を提供します。MOSFETスイッチを内蔵しているため、外付け部品点数が削減され、高スイッチング周波数(最高800kHz)によって小型の表面実装部品を使うことができます。3つの電流制限オプションが提供されます。MAX8570およびMAX8572は110mAの電流制限を採用し、低電流アプリケーションでリップルと部品サイズを削減します。高電力が要求されるアプリケーションでは、MAX8574およびMAX8575が500mAの電流制限を採用し、20Vで最大20mAを供給します。MAX8571およびMAX8573は、リップルと電力のバランスをとるために250mAの電流制限を採用しています。内蔵の安全機能によって、内蔵スイッチと下流部品が障害状態から保護されます。

その他の機能には、節電のための低自己消費電流やTrue Shutdown™モードがあります。MAX8570/MAX8571/MAX8574ではユーザは出力電圧を3V~28Vに設定可能で、MAX8572/MAX8573/MAX8575はプリセットの15Vを出力します。これらのステップアップコンバータは低電流要件の小型LCDパネルに最適ですが、他のアプリケーションにも使用することができます。設計時間を短縮するためのMAX8571の評価キットも提供されます。

アプリケーション

  • 携帯電話/コードレス電話
  • ハンディターミナル
  • LCDバイアス発生器
  • オーガナイザ
  • パームトップコンピュータ
  • PDAおよびその他のハンドヘルド機器
  • ポリマーLED (OLED)
