MAX1606

28V内蔵スイッチ、LCDバイアス電源、True Shutdown™付

すべて表示 showmore-icon

LCDバイアス電源、内部スイッチを使って最大28V、およびTrue Shutdownを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.09
機能
  • 最大28Vまでの可変出力電圧
  • 単一のLi+ (リチウムイオン)バッテリから20mA、20Vを供給
  • True Shutdown (出力を入力から切断)
  • 出力短絡回路保護
  • 効率:88%
  • スイッチング周波数:最大500kHz
  • インダクタ電流リミットを選択可能(125mA、250mAまたは500mA)
  • シャットダウン電流:0.1µA
  • パッケージ:8ピンµMAX
製品概要
show more Icon

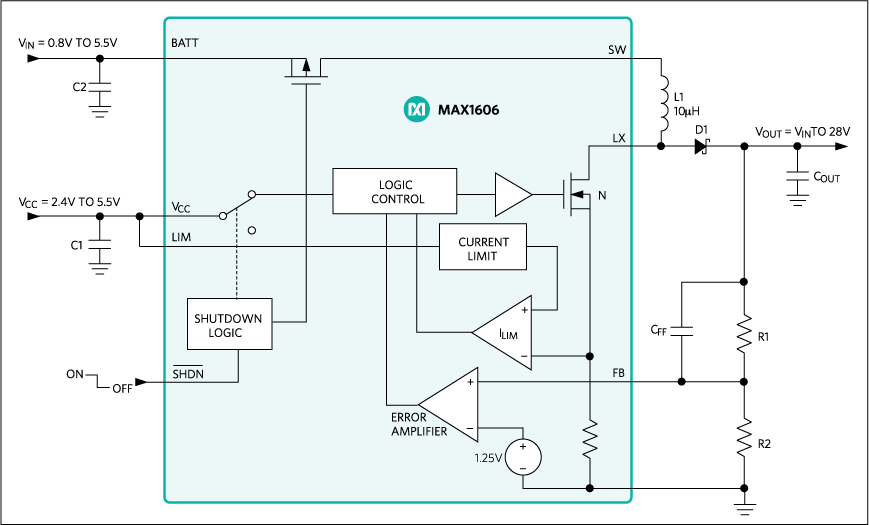

MAX1606は、0.5A内部パワースイッチおよび0.5A出力絶縁スイッチを8ピンµMAX®パッケージに内蔵したDC-DCコンバータです。本ICは2.4V~5.5V電源で動作しますが、最低0.8Vのバッテリ電圧を出力で28Vにまで昇圧することができます。

MAX1606はユニークな制御方式により、広範囲の負荷条件において最高の効率を提供します。0.5A MOSFETを内蔵しているために外付部品点数が削減され、またスイッチング周波数が高い(最大500kHz)ために超小型表面実装部品を使用できます。電流リミットは500mA、250mAまたは125mAに設定できます。これにより、ユーザは低電流アプリケーションにおいて出力リップルおよび部品サイズを削減できます。

その他の特長としては、低自己消費電流およびシャットダウンモードによる入力から出力を切り離す低電力特性が挙げられます。MAX1606は低電流の小型LCDパネルに最適ですが、その他のアプリケーションに使用することも可能です。設計をスピードアップするMAX1606評価キットも入手可能です。

アプリケーション

  • 携帯電話/コードレス電話
  • ハンディターミナル
  • LCDバイアス発生器
  • オーガナイザ
  • パームトップコンピュータ
  • PDAおよびその他のハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1606EUA+
  • HTML
  • HTML
MAX1606EUA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1606EVKIT

MAX1606の評価キット

zoom

MAX1606EVKIT

MAX1606の評価キット

MAX1606の評価キット

機能と利点

  • 入力電圧
    • +0.8V~+5.5V (VIN)
    • +2.4V~+5.5V (VCC)
  • 出力電圧
    • +18Vで20mA (max)を供給(出荷時設定)
  • True Shutdown (入力から出力を切断)
  • 抵抗により出力電圧調整可能
  • 調整可能なインダクタ電流リミット設定
  • 内部MOSFETスイッチ
  • ICシャットダウン電流:1µA (max)
  • スイッチング周波数:500kHz (max)
  • 表面実装部品
  • 完全実装済み、試験済み

製品の詳細

MAX1606の評価キット(EVキット)は、正電圧を生成して低電力LCDディスプレイを駆動するステップアップスイッチングコンバータを含む完全実装済み、試験済みの表面実装プリント基板です。この回路は出力電圧+18Vに設定されており、20mAまでの電流を供給します。別の部品を選択すると、より高い出力電圧を使用することもできます。

このICは+2.4V~+5.5Vの電源電圧で動作しますが、出力において最低+0.8V、最高+28Vのバッテリ電圧をブーストできます。また、出力を入力から切断するTrue Shutdownモードも備えています。このEVキットは、3つの異なるインダクタ電流リミットを評価するよう構成されています。

アプリケーション

  • データ収集
リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. MAXREFDES1018 hardware.

Boost, Single-Output, DC-DC Converter, 1V to 3.3V Input, 13.5V/6mA Output Using MAX1606

zoomopens a dialog

MAXREFDES1018

Boost, Single-Output, DC-DC Converter, 1V to 3.3V Input, 13.5V/6mA Output Using MAX1606

Boost, Single-Output, DC-DC Converter, 1V to 3.3V Input, 13.5V/6mA Output Using MAX1606

機能と利点

Features

  • Adjustable Output Voltage Up to 28V
  • 20mA at 20V from a Single Li+ Battery
  • True Shutdown (Output Disconnected from Input)
  • Output Short-Circuit Protection
  • Up to 88% Efficiency
  • Up to 500kHz Switching Frequency
  • 0.1µA Shutdown Current
  • 8-Pin µMAX Package
詳細なリファレンス・デザインを表示 external link
