MAX8568A

リチウムおよびNiMHバッテリ用、完全バックアップ管理IC

すべて表示 showmore-icon

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • すべてのバックアップ切替え機能を自動管理
  • NiMHおよび再充電可能なリチウムバックアップバッテリを充電
  • 1セルNiMH用の内蔵バッテリブーストコンバータ
  • 2つのバックアップ出力電圧
  • プログラマブルな充電電流
  • プログラマブルな充電電圧制限
  • バックアップモードでの低動作電流:17µA
  • 多くのディスクリート部品が不要
  • 小型、3mm x 3mmのTQFNパッケージ
  • 製品概要
    show more Icon

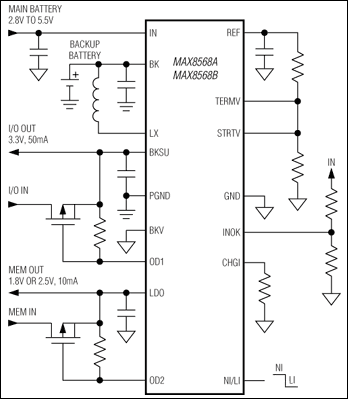

    バックアップバッテリ管理ICのMAX8568A/MAX8568Bは、PDA、スマートフォン、その他のスマート携帯デバイス用の完全な充電およびバックアップ切替え制御ソリューションです。これらは、NiMHバッテリと再充電可能なリチウムバッテリの両タイプを充電可能で、プログラマブルな充電電流と終止電圧を備えています。リチウムセルおよびNiMHセル用に個別の最適化充電アルゴリズムが内蔵されています。

    MAX8568A/MAX8568Bは、主電源からのバックアップ切替えも管理します。高精度の内蔵電圧検出器が主電源を監視し、主電源がダウンした場合は、2つのシステム電源(通常、I/Oとメモリ)をバックアップします。内蔵のドライバは外付けMOSFETを切替えて主電源をシステム負荷から切断するため、バックアップ電源は消耗しません。

    低電圧バックアップセルは、低自己消費電流の内蔵同期整流ブーストコンバータによってステップアップすることができます。さらに、低自己消費電流のLDOによって、第2のバックアップ電圧が生成されます。MAX8568AのLDOは2.5Vにプリセットされ、MAX8568BのLDOは1.8Vにプリセットされています。両デバイスとも3mm x 3mmの16ピンTQFNパッケージで提供され、-40℃~+85℃の温度範囲での動作が保証されています。

    アプリケーション

    • DSCおよびDVC
    • インターネット機器およびウェブブック
    • パームトップおよびワイヤレスハンドヘルド
    • PDAおよびPDAフォン
    • スマートフォン

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ソフトウェアおよび製品のエコシステム

    評価用キット 1

    MAX8568AEVKIT

    MAX8568Aの評価キット

    zoom

    MAX8568AEVKIT

    MAX8568Aの評価キット

    MAX8568Aの評価キット

    機能と利点

  • NiMHおよび充電式リチウムバックアップバッテリを充電
  • 1セルNiMHバッテリ入力用にスイッチを内蔵したステップアップDC-DCコンバータ
  • 2つのバックアップ出力電圧
       3.3V、50mAのステップアップDC-DCコンバータ
       2.5V、10mAのLDO
  • プログラマブルな充電電流
  • プログラマブルな充電電圧制限
  • バックアップ切替え用pチャネルMOSFET (複数)を搭載
  • 完全実装および試験済み
  • 製品の詳細

    MAX8568Aの評価キット(EVキット)は、リチウムおよびニッケル水素(NiMH)バッテリ用の完全なバックアップ管理用ICのMAX8568A/MAX8568Bを評価する完全実装および試験済みの回路ボードです。MAX8568AのEVキットはNiMHおよび充電式リチウムバッテリの両タイプを充電可能で、このEVキットのデフォルト設定はNiMH充電用の設定になっています。搭載された2個のpチャネルMOSFETによって、主電源からのバックアップ切替えを評価することができます。低電圧のバックアップセルは内蔵の同期整流ステップアップDC-DCコンバータによってステップアップすることができます。このコンバータのEVキット上のデフォルト設定は3.3Vで、50mAの出力電流が可能です。内蔵LDOから供給される2次出力はMAX8568Aの場合2.5Vの出力電圧を備え、10mAの出力電流を供給することができます。主バッテリが接続されると、これらの2つの電圧は標準的にはMAX1586/MAX1587のマルチ出力のシステム電源から供給されます。また、MAX8568AのEVキットは、MAX8568Bも評価することができます。MAX8568Bを評価するには、このEVキットとともに無料サンプルを請求してください。

    アプリケーション

    • DSCおよびDVC
    • インターネット機器およびウェブブック
    • パームトップおよびワイヤレスハンドヘルド
    • PDAおよびPDAフォン
    • スマートフォン
