製品概要

機能と利点

  • 25Wまたは50WのInfiniBandポート用12Vホットスワップコントローラ
  • プログラマブル過電流保護制御レベル
  • ENおよびLPEN入力によりフレキシブルなシーケンスを実現
  • パワーグッド信号
  • 16Vの絶対最大定格により誘導性キックバックに対する耐性を装備
  • ターンオン時のソフトスタート過電流保護
  • 時間設定可能な電流制御期間(可変)
  • 出力デッドショートに対するIC応答時間:100ns
  • 調整可能な過電圧保護
  • 低電圧ロックアウト
  • 調整可能なターンオンランプ

製品概要

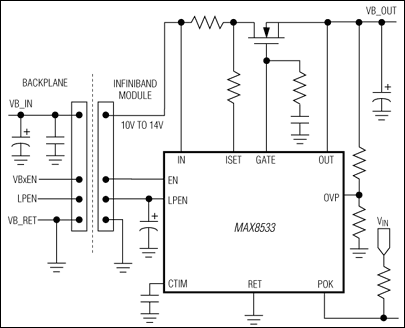

MAX8533は、シングルポート、12V、InfiniBand® (IB)対応の多用途ホットスワップコントローラです。このデバイスは、IB Class I (非絶縁)およびClass II (絶縁)パワートポロジアプリケーションの双方で使用することができます。また、MAX8533をホットスワップ可能なブレードサーバ、RAIDカード、および12Vバスで駆動するネットワークスイッチやルータの高信頼性パワーコントローラとして使用することもできます。

MAX8533は回路カードの挿入および取出しを確実に行い、異常事態をリアルタイムで監視することを可能にするいくつかの機能を内蔵しています。MAX8533は過電流保護を備え、入力電圧のターンオン時に調整可能なソフトスタート立上りを実現します。また、プログラマブルな期間の間、高精度で安定した電流安定化出力を供給し、過電流状態(OC)になるとラッチオフとソフトスタートを行います。さらに、このデバイスは100ns以内にデッドショートに応答して、第2レベルの極度過電流(SOC)保護を行います。MAX8533は、調整可能な過電圧保護も備えています。

MAX8533には低電圧ロックアウト(UVLO)と、DC-DCコンバータへのパワーグッド(POK)信号も内蔵し、動作時の出力電圧レイルの状態を確認することができます。2つのイネーブル入力であるEN (論理イネーブル)とLPEN (ローカルパワーイネーブル)によって、フレキシブルなシーケンスが提供されます。MAX8533は工業用拡張温度範囲での動作が保証され、16Vの絶対最大定格を備えており、基板取外し時の誘導性キックバックに耐えることができます。

MAX8533は、省スペースの10ピンµMAXパッケージで提供されます。

アプリケーション

  • 12Vホットスワップ
  • ブレードサーバ
  • ホットスワップ/プラグ/ドック・パワーマネージメント
  • InfiniBand®大容量電力
  • ネットワークルータおよびスイッチ
  • RAID
