製品概要
機能と利点
- 入力電圧範囲：1.425V～3.6V
- 1Aの出力電流で200mVのドロップアウトを保証
- 負荷、電源、および温度(0℃～+85℃)の全範囲での出力精度：±1.4%、初期精度：±0.6%
- セラミックコンデンサの使用可能
- 高速過渡応答
- 動作消費電流：320µA
- シャットダウン消費電流：25µA以下
- 短絡保護
- 過熱/過負荷保護
- ソフトスタートによって突入電流を抑制
製品概要
MAX8516/MAX8517/MAX8518は、低ドロップアウトリニアレギュレータで、わずか1.425Vの低い入力電圧で動作し、わずか200mVの最大ドロップアウト電圧で最大1Aの連続出力電流を供給することが可能です。この出力電圧は、0.5V～(VIN - 0.2V)に設定することができ、0℃～+85℃の範囲で負荷および電源変動の全範囲で1.4%の精度となります。
これらのレギュレータは、小型1µFセラミック入力コンデンサおよび4.7µFセラミック出力コンデンサを使って、1Aの出力電流を供給します。広い帯域幅によって優れた過度応答が得られ、20mAから1Aへの負荷ステップの場合、4.7µFのセラミック出力コンデンサだけで出力電圧偏差が45mVに抑制され、さらに出力コンデンサを大きくすると電圧偏差をさらに低減することができます。

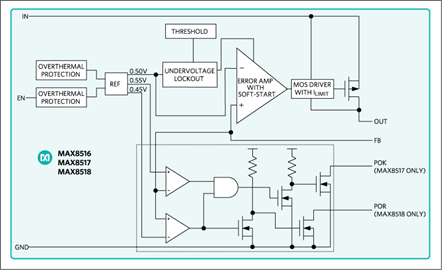

pチャネルMOSFETパストランジスタを内蔵して設計されたMAX8516/MAX8517/MAX8518は、ドロップアウト状態で340µA (typ)の低消費電流となります。ソフトスタートによって突入電流が低減されます。その他の機能にはロジック制御シャットダウンモード、短絡保護、および熱過負荷保護があります。
MAX8517は、レギュレータ出力がその公称出力電圧の±10%以内になるとハイに遷移するパワーOK (POK)出力を備えています。MAX8518は、150msのパワーオンリセット出力を備えています。
これらのデバイスは、消費電力を最適化するエクスポーズドパッド付き、10ピンµMAX®パッケージで提供されます。
アプリケーション
- 自動試験装置(ATE)
- ネットワーキング
- ノートブック
- 光モジュール
- PDA
- ポストレギュレータ
- サーバ
- ストレージ
- ワイヤレス基地局
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX8517 Reliability Data1/12/2023
-
Xilinx FPGA向け電源ソリューション6/27/2012
-
Altera FPGA向け電源ソリューション6/20/2012
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX8517EUB+ | 材料宣誓書（MD） | 信頼性データ | 10-MINI_SO_EP-N/A | |
| MAX8517EUB+T | 材料宣誓書（MD） | 信頼性データ | 10-MINI_SO_EP-N/A | |
| MAX8517EUB/V+ | 材料宣誓書（MD） | 信頼性データ | 10-MINI_SO_EP-N/A | |
| MAX8517EUB/V+T | 材料宣誓書（MD） | 信頼性データ | 10-MINI_SO_EP-N/A | |
| ウェハ・ファブリケーション・データ | MAX8517 Reliability Data |
