MAX8516

1.425V~3.6V入力、1A、0.2VドロップアウトLDOレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$3.96
特長
  • 入力電圧範囲:1.425V~3.6V
  • 1Aの出力電流で200mVのドロップアウトを保証
  • 負荷、電源、および温度(0℃~+85℃)の全範囲での出力精度:±1.4%、初期精度:±0.6%
  • セラミックコンデンサの使用可能
  • 高速過渡応答
  • 動作消費電流:320µA
  • シャットダウン消費電流:25µA以下
  • 短絡保護
  • 過熱/過負荷保護
  • ソフトスタートによって突入電流を抑制
製品概要
show more Icon

MAX8516/MAX8517/MAX8518は、低ドロップアウトリニアレギュレータで、わずか1.425Vの低い入力電圧で動作し、わずか200mVの最大ドロップアウト電圧で最大1Aの連続出力電流を供給することが可能です。この出力電圧は、0.5V~(VIN - 0.2V)に設定することができ、0℃~+85℃の範囲で負荷および電源変動の全範囲で1.4%の精度となります。

これらのレギュレータは、小型1µFセラミック入力コンデンサおよび4.7µFセラミック出力コンデンサを使って、1Aの出力電流を供給します。広い帯域幅によって優れた過度応答が得られ、20mAから1Aへの負荷ステップの場合、4.7µFのセラミック出力コンデンサだけで出力電圧偏差が45mVに抑制され、さらに出力コンデンサを大きくすると電圧偏差をさらに低減することができます。

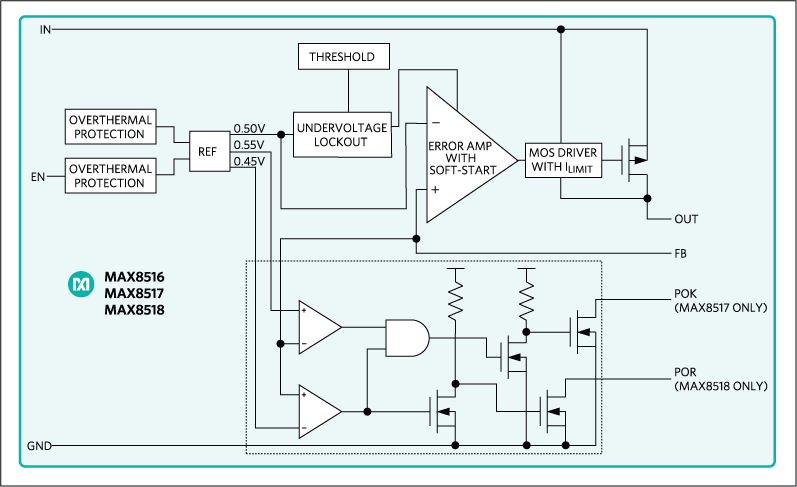

pチャネルMOSFETパストランジスタを内蔵して設計されたMAX8516/MAX8517/MAX8518は、ドロップアウト状態で340µA (typ)の低消費電流となります。ソフトスタートによって突入電流が低減されます。その他の機能にはロジック制御シャットダウンモード、短絡保護、および熱過負荷保護があります。

MAX8517は、レギュレータ出力がその公称出力電圧の±10%以内になるとハイに遷移するパワーOK (POK)出力を備えています。MAX8518は、150msのパワーオンリセット出力を備えています。

これらのデバイスは、消費電力を最適化するエクスポーズドパッド付き、10ピンµMAX®パッケージで提供されます。

アプリケーション

  • 自動試験装置(ATE)
  • ネットワーキング
  • ノートブック
  • 光モジュール
  • PDA
  • ポストレギュレータ
  • サーバ
  • ストレージ
  • ワイヤレス基地局

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$3.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8516EUB+
  • HTML
  • HTML
MAX8516EUB+T
  • HTML
  • HTML
MAX8516EUB/GG8
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8517EVKIT

MAX8517の評価キット

zoom

MAX8517EVKIT

MAX8517の評価キット

MAX8517の評価キット

機能と利点

  • 入力電圧範囲:1.425V~3.6V
  • 出力電圧:1.2V
  • 出力電流:最大1.6A (消費電力とドロップアウトによって制限されます)
  • 低ドロップアウト電圧:200mV max (1Aの場合)
  • パワーOK (POK)出力(MAX8517のみ)
  • パワーオンリセット(POR)出力(MAX8518のみ)
  • 完全実装および試験済み

製品の詳細

MAX8517の評価キット(EVキット)は、完全実装および試験済みの表面実装PCBで、ロードロップアウト(LDO)レギュレータのMAX8517を検証します。EVキットは、最大ドロップアウト電圧がわずか200mVで、1.425V~3.6Vの入力電圧範囲から最大1Aの連続出力電流を供給可能な1.2V出力に降圧するMAX8517EUB+回路が実装された状態で提供されます。MAX8517は、出力がレギュレーション値の±10%以内に入るとハイインピーダンスとなるPOK出力を特長としています。EVキットの他の機能には、ロジック制御シャットダウンモード(EN)とR1およびR2のフィードバック抵抗によって調整可能な出力電圧があります。

このEVキットは、出力が最終値の90%以上に達してから150ms (typ)後にハイインピーダンスとなるPOR出力が特長のMAX8518の評価にも使用可能です。POKおよびPOR機能のいずれも、入力への外部プルアップ抵抗が必要となります。詳細については、フルデータシートの「Detailed Description of Hardware (ハードウェアの詳細説明)」の項を参考にしてください。MAX8516を評価するには、R4を取り除き、MAX8516のICを実装してください。

このEVキットは1Aの出力電流に最適化されていますが、この製品は1.6Aまでの出力電流に対応しています(消費電力とドロップアウトによって制限されます)。

アプリケーション

  • 自動試験装置(ATE)
  • ネットワーキング
  • ノートブック
  • 光モジュール
  • PDA
  • ポストレギュレータ
  • サーバ
  • ストレージ
  • ワイヤレス基地局
