特長
- 90%の効率で1セルから80mA出力
- Idle Mode™ (コースト)電流：13µA
- 低ノイズPWMまたは低電流動作を選択可能
- PWM動作周波数は外部クロックソースの7倍に同期
- 外部クロックなしで270kHz動作
- 自動バックアップバッテリ切換え
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

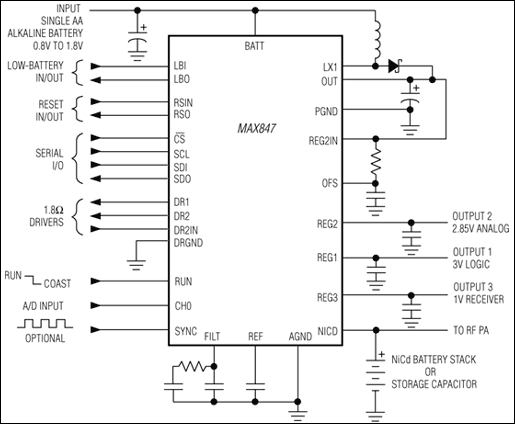

MAX847は双方向ページャおよびその他の低電力ディジタル通信機器用の完全電源および監視システムです。外付部品は僅かで済みます。チップには、以下の回路が内蔵されています。
- 1セル入力、ディジタル制御+1.8V～+4.9V出力、80mA出力、同期整流ブーストDC-DCレギュレータ
- 3つの低ノイズリニアレギュレータ出力
- 3つのDAC制御されたコンパレータ(ソフトウェアによる3チャネルA/D変換用)
- SPI™コンパチブルシリアルインタフェース
- リセットおよび低バッテリ(LBO)警報出力
- NiCd、NiMH、リチウム電池または蓄積コンデンサ(RF PA電源またはシステムバックアップ用)のための充電器
- 2つの1.8Ω (typ)シリアル制御オープンドレインMOSFETスイッチ
設計および試作に便利なMAX847評価キット(MAX847EVKIT)も提供されています。
アプリケーション
- 1セル電源ハンドヘルド機器
- GPSレシーバ
- 2-Wayページャ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX847
資料
Filters
1つが該当
-
すべて
-
データシート
-
すべて
-
English
-
中国語
-
日本語
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX847EEI+ |
28-QSOP-150_MIL
|
|
- MAX847EEI+
- ピン／パッケージ図
-
28-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2023
- 2361N
WAFER FAB
MAX847EEI+
製造中
1 24, 2019
- 1746N
ASSEMBLY
MAX847EEI+
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2023
- 2361N
WAFER FAB
1 24, 2019
- 1746N
ASSEMBLY
評価用キット 1
MAX847EVKIT
Evaluation Kit for the MAX847
機能と利点
- 0.8V to 1.8V (1-cell boost) Battery Input Voltage
- 1.8V to 4.9V Digitally Adjustable Output Voltage
- Up to 80mA Total Output Current
- Three Low-Noise Voltage Regulators
- Charger for Small NiCd/NiMH/Lithium Battery or Storage Capacitor
- 270kHz Switching Frequency
- 15µA Idle Mode™ Current
- Digitally Controlled 1.8Ω Switches for Vibrators, Beepers, etc.
- Reset and Low-Battery Outputs
- Surface-Mount Components
- Fully Assembled and Tested
製品の詳細
The MAX847 evaluation kit (EV kit) provides a platform for evaluating the features of the MAX847. The MAX847 converts a 1-cell, 0.8V to 1.8V battery voltage to four separate output voltages. The main output voltage at OUT is digitally controlled from 1.8V to 4.9V in 100mV steps by a 3-wire SPI™ serial interface. OUT provides up to 80mA. The other outputs (REG1, REG2, and REG3) are low-noise linear-regulator outputs. The MAX847 offers numerous features for two-way paging and other low-power wireless designs. Consult the MAX847 data sheet for details. The MAX847 EV kit is a fully assembled and tested surface-mount circuit board.
The MAX769 is similar to the MAX847 except that it contains a buck/boost DC-DC converter (for 2-cell or 3-cell inputs) rather than a boost-only converter (for 1-cell inputs). To evaluate the MAX769, please order the MAX769EVKIT.
Applications
- 1-Cell Powered Handheld Equipment
- GPS Receivers
- Two-Way Paging
