MAX845

PCMCIAアプリケーション用、絶縁型トランスドライバ

すべて表示 showmore-icon

内蔵パワーMOSFET、省スペース化および750mWの出力パワー

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$3.05
特長
  • 超薄型の5V-µsトランス用ドライバ
  • PCMCIAアプリケーション用の絶縁型DC-DC電源
  • 最小スイッチング周波数:450kHz
  • 超低入力電流リップル
  • +5Vまたは+3.3V単一電源
  • 5µWローパワーシャットダウンモード
  • 8ピンSOパッケージおよびµMAXパッケージ
  • 小型出力コンデンサ対応の低出力リップル
製品概要
show more Icon

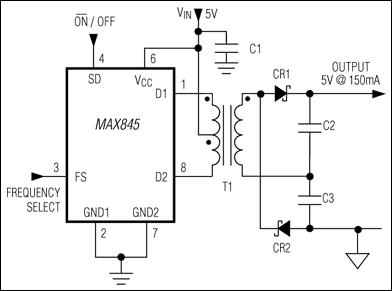

MAX845は、薄型のPCMCIAカードや省スペースのアプリケーションにも適用できる、小型絶縁電源です。低プロファイルのセンタタップトランスの一次側は、5Vまたは3.3VのDC電源で駆動されます。二次巻線により、750mWまでのパワーでプラスまたはマイナス電圧の絶縁電源を提供することができます。

MAX845は、オシレータおよびトグル式フリップフロップから構成されています。このフリップフロップは、オシレータ周波数の半分(450kHz、min)のコンプリメンタリで、50%デューティサイクルの方形波を2つ発生させます。この2つの信号は、グランド基準のNチャネルパワースイッチを駆動します。このスイッチ間のブレーク・ビフォ・メイク動作は、内部回路によって保証されています。

ローパワーシャットダウン機能によって、スイッチとオシレータはディセーブルされ、消費電力を低減します。また、薄型の5V/40mAおよび5V/100mAアプリケーションの評価用に、評価キット(MAX845EVKIT-MM)をご利用ください。

アプリケーション

  • ブリッジグランド差動
  • 絶縁型データ収集
  • 絶縁型インタフェース電源
  • 低電力LANネットワーク
  • 医療用機器
  • 高ノイズ耐性、通信インタフェース
  • PCMCIAモデムカード
  • プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$3.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX845C/D
  • HTML
  • HTML
MAX845ESA+
  • HTML
  • HTML
MAX845ESA+T
  • HTML
  • HTML
MAX845EUA+
  • HTML
  • HTML
MAX845EUA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

ASSEMBLY

MAX845ESA+

製造中

MAX845ESA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX845ESA+

製造中

MAX845ESA+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX845EVKIT

MAX845の評価キット

zoom

MAX845EVKIT

MAX845の評価キット

MAX845の評価キット

機能と利点

  • 絶縁電源
  • 低プロファイル(PCMCIAカード用)

製品の詳細

MAX845の評価キット(EVキット)は、PCMCIAの厚み条件を満たす、実装済み、テスト済みの5V絶縁電源です。この評価キットには、2つのデモ用回路として、工業標準78L05レギュレータを使用した100mAの回路、および低価格のツェナシャントレギュレータを使用した40mAの回路が含まれています。これらの回路は、それぞれMAX845 IC (µMAX®パッケージ)、低プロファイルトランス、半波整流電圧ダブラ、およびレギュレータから構成されています。

アプリケーション

  • ブリッジグランド差動
  • 絶縁型データ収集
  • 絶縁型インタフェース電源
  • 低電力LANネットワーク
  • 医療用機器
  • 高ノイズ耐性、通信インタフェース
  • PCMCIAモデムカード
  • プロセス制御
