MAX77975
19VIN、3.5/5.5A 1セルリチウムイオンバッテリチャージャ、Smart Power SelectorおよびOTG内蔵、USBC PD用
すべて表示
USB Type-C Power Deliveryアプリケーション用業界最高効率バックチャージャ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 高効率1セルスイッチングチャージャ
- 充電電流：最大5.5A (MAX77976)
- バック効率：91.2% (4A、12V入力時)
- 充電効率：90.5% (3.5A、9V入力時)
- 高電圧入力動作用に最適化
- ケルビン検出バッテリ電圧の監視によって充電時間を高速化
- AICLによる入力電流制限：最大3.2A
- 絶対最大入力電圧定格：+28V
- 入力動作電圧範囲：4.7V～19V
- 設定可能な出力電圧オプションを備えた逆方向ブースト：最大12V
- 最大18W (MAX77976)
- 最大12W (MAX77975)
- バッテリ真の切断FET内蔵
- RDSON = 7.7mΩ
- 放電電流：最大10A
- 出荷時モードおよび低バッテリリーク電流に対応
- スイッチング周波数：1.3MHz/2.6MHz (1µH/0.47µHインダクタ使用)
- 切断入力(DISQBAT)
- 安全性
- バッテリ温度検出および充電セーフティタイマー
- JEITAガイドライン準拠
- サーマルレギュレーションおよびサーマルシャットダウン
- システム電圧OVLO/UVLO
- LED用の充電状態出力
- 出荷時モード終了用のプッシュボタン入力
- 外付け放電FETイネーブル出力
- サスペンドモード用の専用入力(SUSPND)
- I2Cインタフェース
- FC2QFNパッケージ(4mm × 4mm)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX77975/MAX77976は高性能高入力3.5/5.5A高速チャージャで、Smart Power Selector™を備えています。このICは追加のインダクタなしで逆方向ブーストとして動作することができるため、バッテリがチャージングポートを介して電力を共有することが可能で、5V～12Vに電圧設定可能です。このデバイスは全機能内蔵の低損失パワースイッチを備え、たとえ高入力電圧および高充電電流でも小型ソリューションおよび高効率を提供します。高スイッチング周波数によって、より小型のインダクタの使用が可能です。このICは逆方向ブーストモードでの真の負荷切断を備え、調整可能な出力電流保護制限を備えています。このデバイスは非常に柔軟で、I2Cによる設定を介して設定可能です。
このバッテリチャージャはSmart Power Selectorを内蔵し、広範囲のバッテリサイズおよびシステム負荷に対応します。Smart Power Selectorは、たとえバッテリが極度に放電しているか(デッドバッテリ)または接続されていなくても、入力電力源が利用可能になると直ちにシステムが円滑に起動することを可能にします。充電入力に電力が印加されると、自動的にバッテリ充電を開始するように設定することが可能です。
アプリケーション
- ゲーム機
- VRアプリケーション
- mPOS
- タブレットPC
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX77975
資料
Filters
1つが該当
-
すべて
-
仕様に関するお知らせ
-
データシート
-
すべて
-
English
データシート
1
仕様に関するお知らせ
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX77975EFD+ |
23-LFCSP-4X4X0.55
|
|
|
| MAX77975EFD+T |
23-LFCSP-4X4X0.55
|
|
- MAX77975EFD+
- ピン／パッケージ図
-
23-LFCSP-4X4X0.55
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX77975EFD+T
- ピン／パッケージ図
-
23-LFCSP-4X4X0.55
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 2169
ELECTRICAL DATASHEET
MAX77975EFD+
製造中
MAX77975EFD+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 2169
ELECTRICAL DATASHEET
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
USBチャージャ検出器1 |
||||
|
製造中 |
スタンドアロンUSB Type-CおよびUSB Power Deliveryコントローラ |
|||
評価用キット 2

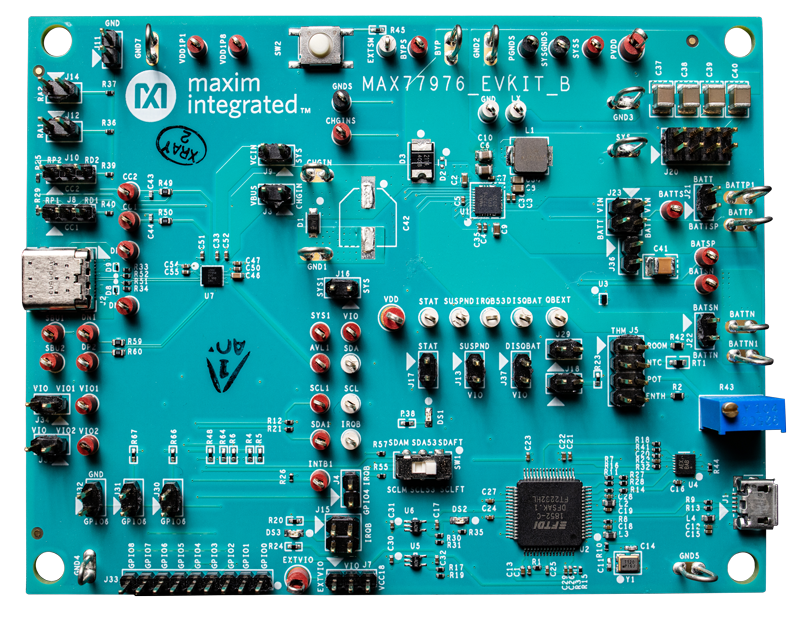

MAX77976EVKIT
MAX77975/MAX77976/MAX77958の評価キット
機能と利点
- 高効率1セルスイッチングチャージャ
- 充電電流：最大5.5A (MAX77976)
- バック効率：91.2% (4A、12V入力時)
- 絶対最大入力電圧定格：+28V
- 入力動作電圧範囲：3.8V～19V
- 設定可能な出力電圧オプションを備えた逆方向ブースト：最大12V
- LED用の充電状態出力
- 出荷時モード終了用のプッシュボタン入力
- 外付け放電FETイネーブル出力
- サスペンドモード用の専用入力(SUSPND)
- USB Type-Cスタンドアロンコントローラ対応カスタマイズ可能ファームウェア
- USB Type-Cバージョン1.3およびPD 3.0準拠
- シンク/ソース/DRPポート対応
- PPSシンク対応
- 高速ロールスワップ初期シンク対応
- OCPを備えたVCONNスイッチ内蔵
- Try.Sink対応
- BC1.2レガシーチャージャ検出対応
製品の詳細
MAX77975/MAX77976の評価キット(EVキット)は、1セルリチウムイオンバッテリチャージャのMAX77975/MAX77976を実証する完全実装および試験済みプリント基板(PCB)です。
MAX77975/MAX77976は1Sリチウムイオンバッテリアプリケーション用で、3.8V～19Vの入力電圧で動作可能で、最大充電電流は3.5/5.5Aです。MAX77975/MAX77976は逆方向ブーストおよび全機能内蔵低電力損失スイッチを備え、小型ソリューションおよび高効率を提供します。このEVキットはチャージャのMAX77975/MAX77976の性能を実証し、USB Type-C PDコントローラのMAX77958を使用する完全なUSB Type-C® PDソリューションを評価する利便性を提供します。この組み合わせによって、USB Type-Cポートを介したバッテリの急速充電およびバッテリOTGモードによるUSB Type-Cポートの逆方向給電が可能になります。
Micro-B USBケーブルがパッケージに含まれ、Windows PCのUSBポートからMAX77975/MAX77976のスレーブI2Cポートへのインタフェースとして機能します。Windows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアは、MAX77975/MAX77976の機能を実行するための使いやすいインタフェースを提供します。
アプリケーション
- ゲーム機
- mPOS
- タブレットPC
- VRアプリケーション
資料

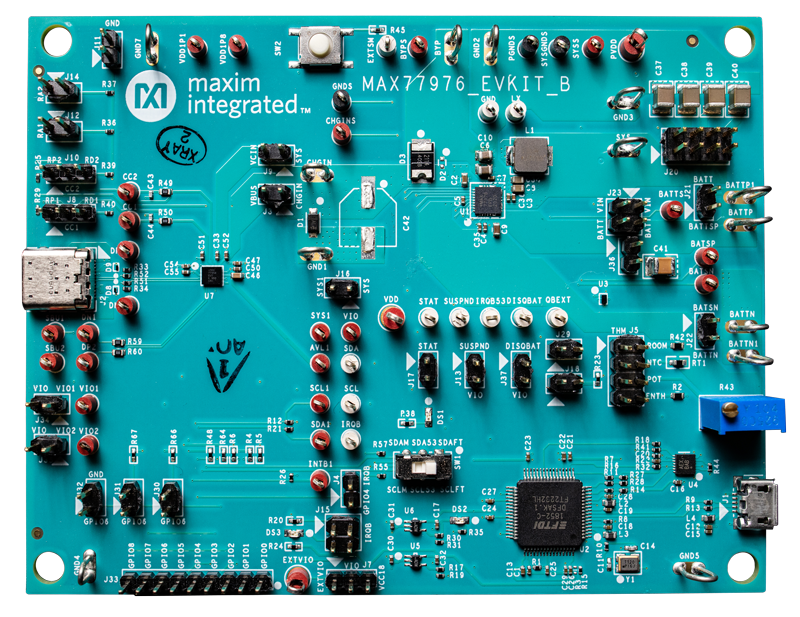

MAX77975EVKIT
MAX77975/MAX77976/MAX77958の評価キット
機能と利点
- 高効率1セルスイッチングチャージャ
- 充電電流：最大5.5A (MAX77976)
- バック効率：91.2% (4A、12V入力時)
- 絶対最大入力電圧定格：+28V
- 入力動作電圧範囲：3.8V～19V
- 設定可能な出力電圧オプションを備えた逆方向ブースト：最大12V
- LED用の充電状態出力
- 出荷時モード終了用のプッシュボタン入力
- 外付け放電FETイネーブル出力
- サスペンドモード用の専用入力(SUSPND)
- USB Type-Cスタンドアロンコントローラ対応カスタマイズ可能ファームウェア
- USB Type-Cバージョン1.3およびPD 3.0準拠
- シンク/ソース/DRPポート対応
- PPSシンク対応
- 高速ロールスワップ初期シンク対応
- OCPを備えたVCONNスイッチ内蔵
- Try.Sink対応
- BC1.2レガシーチャージャ検出対応
製品の詳細
MAX77975/MAX77976の評価キット(EVキット)は、1セルリチウムイオンバッテリチャージャのMAX77975/MAX77976を実証する完全実装および試験済みプリント基板(PCB)です。
MAX77975/MAX77976は1Sリチウムイオンバッテリアプリケーション用で、3.8V～19Vの入力電圧で動作可能で、最大充電電流は3.5/5.5Aです。MAX77975/MAX77976は逆方向ブーストおよび全機能内蔵低電力損失スイッチを備え、小型ソリューションおよび高効率を提供します。このEVキットはチャージャのMAX77975/MAX77976の性能を実証し、USB Type-C PDコントローラのMAX77958を使用する完全なUSB Type-C® PDソリューションを評価する利便性を提供します。この組み合わせによって、USB Type-Cポートを介したバッテリの急速充電およびバッテリOTGモードによるUSB Type-Cポートの逆方向給電が可能になります。
Micro-B USBケーブルがパッケージに含まれ、Windows PCのUSBポートからMAX77975/MAX77976のスレーブI2Cポートへのインタフェースとして機能します。Windows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアは、MAX77975/MAX77976の機能を実行するための使いやすいインタフェースを提供します。
アプリケーション
- ゲーム機
- mPOS
- タブレットPC
- VRアプリケーション
資料
