MAX77812

ユーザー設定可能な20A 、4相バックコンバータ

すべて表示 showmore-icon

高効率20Aバック、ユーザー選択可能な位相設定内蔵

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.12)
Documentation すべてのドキュメントを表示
SIMPLISモデル MAX77812 SIMPLIS Schematic Download 1.01MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$2.35
特長
  • 最大出力電流：20A (位相当り5A)
  • VIN範囲：2.5V～5.5V
  • VOUT範囲：0.250V～1.525V、5mVステップ
  • 差動検出での初期出力精度：±0.5%
  • 5つのユーザー選択可能な位相構成
  • ピーク効率：91% (VIN = 3.8V、VOUT = 1.1V時)
  • 自動(SKIP/PWM)および強制PWMモード
  • 強化された負荷過渡応答
  • 設定可能なランプアップ/ダウンスルーレート
  • 設定可能な起動/シャットダウンシーケンス
  • UVLO、短絡、および熱保護
  • 2つのユーザー設定可能な汎用入力
  • 3.4MHzハイスピードI2Cおよび30MHz SPIインタフェース
  • 64ピンWLPパッケージ(3.408mm × 3.368mm)
製品概要
show more Icon

MAX77812は4相高効率ステップダウン(バック)コンバータで、最大20Aの電流を供給可能です。設定可能な起動/シャットダウンシーケンスおよびユーザー選択可能な位相構成によって、MAX77812は最新世代のプロセッサへの給電に最適です。MAX77812は高効率および小型ソリューションを備え、スペースに制約のあるシングルセルバッテリ動作アプリケーション用に最適化されています。

MAX77812は適応型オン時間PWM制御方式を使用し、軽負荷効率を向上させるSKIPおよび低電力SKIPモードを備えています。設定可能な電流制限は、インダクタサイズの最適化によって全体的ソリューション実装面積を削減します。差動検出は高い出力電圧精度を提供し、強化された過渡応答(ETR)は負荷過渡に対する高速な出力電圧調整を可能にします。設定可能なソフトスタート/ストップおよびランプアップ/ダウンのスルーレートは、レギュレータが動作状態間を遷移するときの突入電流に対する制御を提供します。

専用のロジック入力を備えた3.4MHzのハイスピードI2Cまたは30MHzのSPIインタフェースは完全な設定自由度および制御を提供し、システムの電力を最適化することができます。

MAX77812は、64ピンウェハレベルパッケージ(WLP) (3.408mm × 3.368mm、0.4mmピッチ)で提供されます。

デザインソリューション：How to Power Your QSFP-DD Optical Transceiver ›

デザインソリューション：How to Make Your Portable Game Console Play Longer ›

アプリケーション

  • AR/VRヘッドセットおよびゲーム機
  • CPU/GPU、FPGA、およびDSP電源
  • リチウムイオンバッテリ動作機器
  • スペースに制約のあるポータブル電子機器
Show More Arrow image
file データシートを表示 (Rev.12)
Documentation すべてのドキュメントを表示
SIMPLISモデル MAX77812 SIMPLIS Schematic Download 1.01MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$2.35
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX77812

資料

15
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • 信頼性データ
  • データシート
  • デザイン・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 01/22/2021
English

MAX77812: 20A User-Configurable Quad-Phase Buck Converter Data Sheet (Rev.12)

PDFファイルを開く

redirect
3.29 M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 02/05/2019
English
UG-6819: MAX77812 PCB Layout Guide redirect icon

949.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX77812 Reliability Data redirect icon

98.49K

download

PDFをダウンロード

デザイン・ノート

9

PDF Vector

PDF

更新 11/01/2018
English
Design Solutions 138: How to Power Your QSFP-DD Optical Transceiver redirect icon

857.70K

download

PDFをダウンロード

PDF Vector

PDF

更新 10/10/2022
日本語
Design Note- ds138-how-to-power-your-qsfp-dd-optical-transceiver-jp redirect icon

1.68M

download

PDFをダウンロード

PDF Vector

PDF

更新 02/01/2018
English
Design Solutions 27 - How to Make Your Portable Game Console Play Longer redirect icon

414.00K

download

PDFをダウンロード

PDF Vector

HTML

更新 07/11/2019
English
How Overcurrent Protection Works in the MAX77812 redirect icon

PDF Vector

HTML

更新 02/04/2019
English
Guidelines for the MAX77812 User-Selectable Phase Configurations and How to Select Them redirect icon

PDF Vector

HTML

更新 03/22/2019
English
Generating a Higher Output Voltage than 1.525V Using the MAX77812 redirect icon

PDF Vector

HTML

更新 04/22/2019
English
Factory-Programmable Parameters of the MAX77812 redirect icon

PDF Vector

HTML

更新 05/17/2019
English
How to Program Startup and Shutdown Sequence with MAX77812 redirect icon

PDF Vector

HTML

更新 05/17/2019
English
How to use Multi-Function GPIs? redirect icon

技術記事

3

PDF Vector

HTML

更新 10/06/2021
English
How to Measure the Efficiency of a Multiphase Buck Converter Integrated Circuit redirect icon

PDF Vector

HTML

更新 10/05/2021
日本語
多相バックコンバータ集積回路の効率を測定する redirect icon

PDF Vector

HTML

更新 03/22/2019
English
Generating Greater System Efficiency for Single- to Multi-Cell Battery-Powered Designs redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 14
show more Icon

データシート 1

MAX77812: 20A User-Configurable Quad-Phase Buck Converter Data Sheet (Rev.12)

信頼性データ 1

MAX77812 Reliability Data

ユーザ・ガイド 1

UG-6819: MAX77812 PCB Layout Guide

デザイン・ノート 9

Design Note- ds138-how-to-power-your-qsfp-dd-optical-transceiver-jp
Design Solutions 138: How to Power Your QSFP-DD Optical Transceiver
Design Solutions 27 - How to Make Your Portable Game Console Play Longer
How Overcurrent Protection Works in the MAX77812
Guidelines for the MAX77812 User-Selectable Phase Configurations and How to Select Them
Generating a Higher Output Voltage than 1.525V Using the MAX77812
Factory-Programmable Parameters of the MAX77812
How to Program Startup and Shutdown Sequence with MAX77812
How to use Multi-Function GPIs?

技術記事 2

多相バックコンバータ集積回路の効率を測定する
Generating Greater System Efficiency for Single- to Multi-Cell Battery-Powered Designs
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77812AEWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812AEWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812BEWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812BEWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812CEWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812CEWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812DEWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812DEWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812EWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812EWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812FEWB+ Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77812FEWB+T Wafer-Level Package 8x8 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 24, 2020

- 1981

TEST

MAX77812EWB+

製造中

MAX77812EWB+T

製造中

pdf

pcn_1981

external-icon

5 15, 2018

- 1620D

WAFER FAB

MAX77812EWB+

製造中

MAX77812EWB+T

製造中

pdf

pcn_1620d

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 24, 2020

- 1981

arrow down

TEST

MAX77812EWB+

製造中

MAX77812EWB+T

製造中

pdf

pcn_1981

external-icon
5 15, 2018

- 1620D

arrow down

WAFER FAB

MAX77812EWB+

製造中

MAX77812EWB+T

製造中

pdf

pcn_1620d

external-icon

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

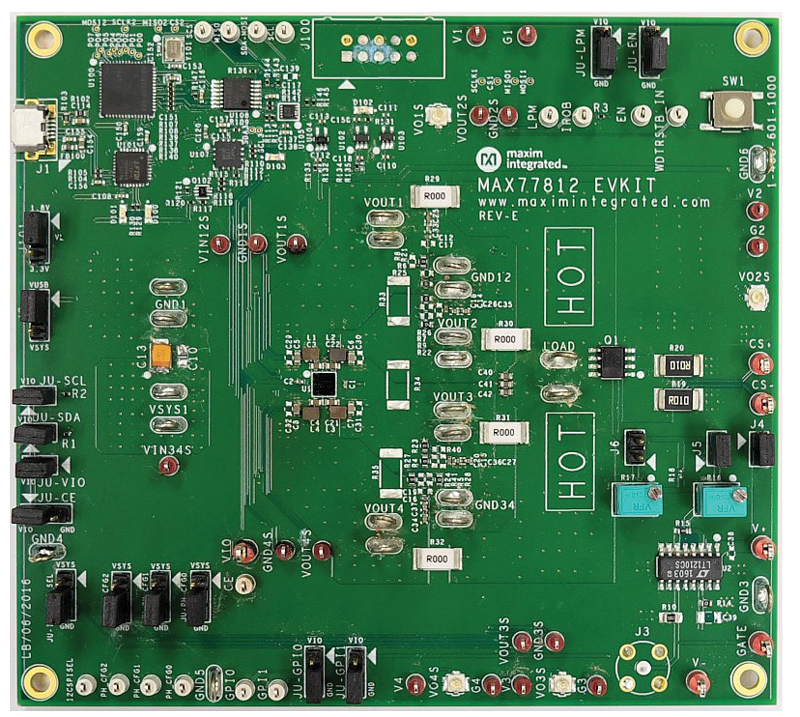

MAX77812EVKIT

MAX77812の評価キット

zoom

MAX77812EVKIT

MAX77812の評価キット

download icon

ダウンロード

 print icon

印刷
MAX77812EVKIT
MAX77812の評価キット

機能と利点

  • 出力電流：20A (max) (位相当り5A)
  • VIN範囲：2.5V～5.5V
  • VOUT範囲：0.250V～1.525V、5mVステップ
  • 差動検出での初期出力精度：±0.5%
  • 5つのユーザー選択可能な位相構成
  • ピーク効率：91% (VIN = 3.8V、VOUT = 1.1V)
  • 自動(SKIP/PWM)および強制PWMモード
  • 強化された負荷過渡応答
  • 設定可能なランプアップ/ダウンスルーレート
  • 設定可能な起動/シャットダウンシーケンス
  • UVLO、短絡、および熱保護
  • 2つのユーザー設定可能な汎用入力
  • 3.4MHzハイスピードI2Cおよび30MHz SPIインタフェース
  • 64ピンWLPパッケージ(3.408mm x 3.368mm)
今すぐ購入 詳細を表示

製品の詳細

MAX77812の評価キット(EVキット)は、MAX77812を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、各機能の容易な評価が可能になります。このEVキットはユーザー設定可能なフェーズ構成に対応し、5つのオプションから1つを選択することができます。

  • シングル出力、4フェーズ構成(デフォルト)
  • デュアル出力、3 + 1フェーズ構成
  • デュアル出力、2 + 2フェーズ構成
  • 3出力、2 + 1 + 1フェーズ構成
  • 4出力、1 + 1 + 1 + 1フェーズ構成

Micro-BのUSBケーブルがパッケージに付属し、USB-I2Cインタフェースの役割を果たして容易なテストを可能にします。Windows®ベースのソフトウェアは、MAX77812の機能を実行するための使いやすいインタフェースを提供します。このソフトウェアは、グラフィカルユーザーインタフェース(GUI)およびレジスタベースのインタフェースを提供します。

資料

pdf icon

ZIP

MAX77812EVKIT ODB File - Design Files Download

6.04 M

すべて表示 Arrow image

評価用キット1

evaluation kit item images

MAX77812EVKIT

MAX77812の評価キット

ツールおよびシミュレーション 3

リファレンス・デザイン 1

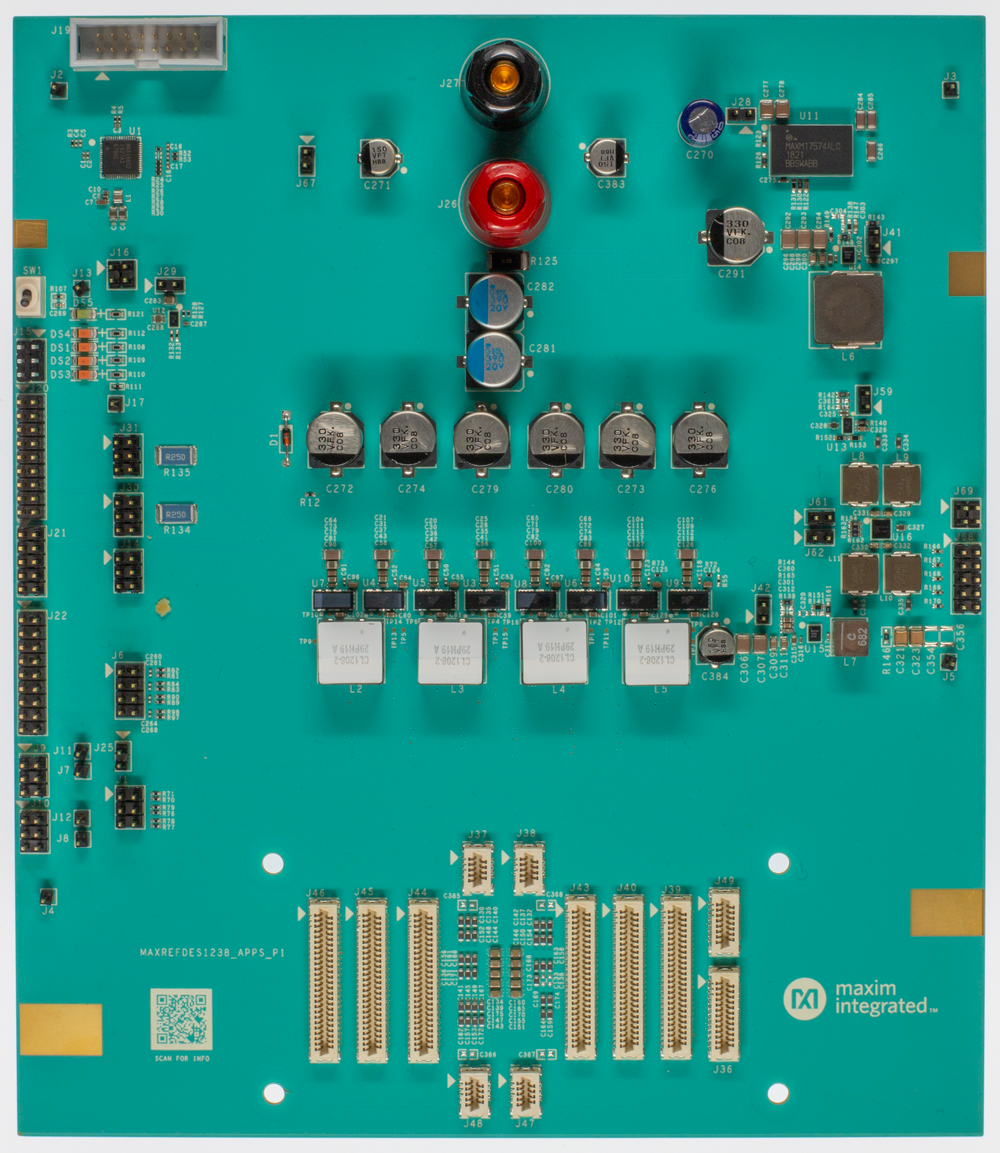

MAXREFDES1238

MAXREFDES1238

Scalable, Single Input, 6 Output, Power Solution for the Versal ACAP Platform

zoomopens a dialog

MAXREFDES1238

Scalable, Single Input, 6 Output, Power Solution for the Versal ACAP Platform

download icon

ダウンロード

 print icon

印刷
MAXREFDES1238
Scalable, Single Input, 6 Output, Power Solution for the Versal ACAP Platform

機能と利点

There are 16 ICs used in total:

  • 1 Multiphase Controller IC
  • 8 Multiphase Powerstage ICs (configurable from 1–8+ phases for an optimized solution)
  • 2 9A POL switching regulator ICs
  • 1 MAX77812 PMIC
  • 1 MAXM17574 module IC
  • 1 MAX15103 LDO IC
  • 1 MAX15101 LDO IC
  • 1 MAX40010 CSA IC

Other features include the following:

  • Single 12V supply
  • X% Efficiency
  • Optimized layout for Versal ACAP IC
  • Small solution size
  • Highly scalable
詳細なリファレンス・デザインを表示 external link

使用製品 1

MAX77812 reference design link

リファレンス・デザイン1

MAXREFDES1238

MAXREFDES1238

Scalable, Single Input, 6 Output, Power Solution for the Versal ACAP Platform
