MAX77757

3.15A USB Type-C自律型チャージャ、JEITA準拠、1セルリチウムイオン/LiFePO4バッテリ用

すべて表示 showmore-icon

自律型USB Type-Cチャージャ、JEITA準拠

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.57
特長
  • 保護:最大16V
  • 入力動作電圧:13.7V (max)
  • 充電電流:3.15A (max)
  • 放電電流保護:6A
    • ファームウェアまたは通信不要
    • USB Type-C用のCC検出内蔵
    • 旧来のSDP、DCP、CDP、およびDCDタイムアウト用のBC1.2検出内蔵
    • 一般的な独自規格チャージャタイプ用のUSB検出内蔵
    • 自動入力電流制限設定
    • 適応型入力電流制限(AICL)による入力電圧安定化
  • リバースブースト機能:最大5.1V、1.5A
  • 完了電圧
    • 4.1V~4.5V (リチウムイオンおよびリチウムポリマーバッテリ用)
    • 3.6V/3.7V (LiFePO4バッテリ用)
  • 安全性
    • 充電セーフティタイマ
    • NTCサーミスタによるJEITA準拠(MAX77757J)
    • NTCサーミスタによるHOT/COLD充電停止(MAX77757H)
    • サーマルシャットダウン
  • 全機能の端子制御
    • 抵抗で設定可能な急速充電電流
    • ENBST端子によってリバースブーストをイネーブルおよびディセーブル
    • STAT端子によって充電状態を表示
    • INOKB端子によって入力パワーOKを表示
    • THM端子によって充電をディセーブル
  • 電力経路内蔵
  • バッテリ真の切断FET内蔵
  • 24ピンFC2QFNパッケージ(3mm × 3mm)
製品概要
show more Icon

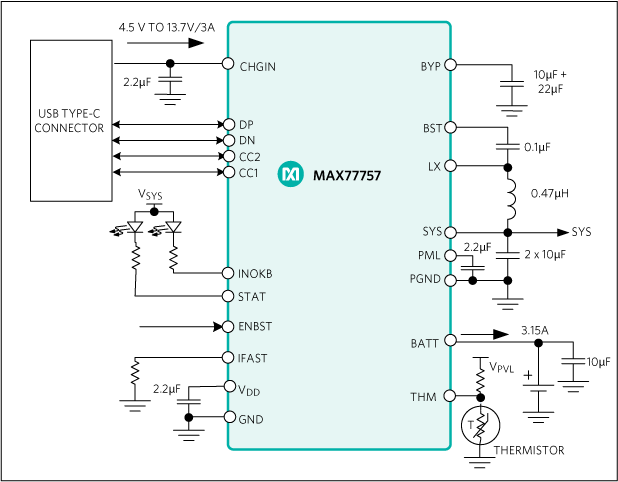

MAX77757はスタンドアロン3.15Aチャージャで、USB Type-C® CC検出を内蔵し、JEITAに準拠し、リバースブースト機能に対応します。急速充電電流は抵抗で容易に設定することができます。MAX77757は4.5V~13.7Vの入力電圧で動作し、入力電流制限は3A (max)です。また、このICは適応型入力電流制限(AICL)機能も実装しており、入力電流を低減することによって入力電圧を安定化し、弱いアダプタの電圧の急落やフォールドバックを防ぎます。

MAX77757のUSB Type-Cコンフィギュレーションチャネル(CC)検出端子は、自動的なUSB Type-C電力源検出および入力電流制限設定を可能にします。さまざまな旧来のUSBタイプおよび独自規格のアダプタにも対応するために、このICはD+およびD-端子を使用するBC1.2検出も内蔵しています。このICは、USBプラグが挿入されるとすぐにソフトウェア制御なしでCC端子およびBC1.2検出を自動的に実行します。

また、このICは最大5.1Vおよび1.5Aのリバースブースト機能も備え、ENBST端子でイネーブルすることができます。STAT端子は充電状態を表示し、INOKB端子は有効な入力電圧を表示します。充電はTHM端子をローにすることによって停止することができます。

MAX77757はSmart Power Selectorおよびバッテリの真の切断FETも備え、バッテリの充放電の制御または障害発生時のバッテリの絶縁を行います。MAX77757は複数のバリエーションで提供され、4.1V~4.5Vのさまざまな完了電圧を備えたリチウムイオンバッテリに対応します。さらに、LiFePO4バッテリ用の3.6Vの完了電圧オプションもあります。このICは24ピンFC2QFNパッケージ(3mm × 3mm、0.4mmピッチ)で提供されるため、低コストPCB実装に最適です。

アプリケーション

  • モバイルポイントオブセール(mPOS)端末
  • ポータブル医療機器
  • ワイヤレスヘッドホン
  • GPSトラッカー
  • ウェアラブル機器の充電クレードル
  • パワーバンク
  • モバイルルーター

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77757HEFG360+
  • HTML
  • HTML
MAX77757HEFG360+T
  • HTML
  • HTML
MAX77757HEFG370+
  • HTML
  • HTML
MAX77757HEFG370+T
  • HTML
  • HTML
MAX77757JEFG420+
  • HTML
  • HTML
MAX77757JEFG420+T
  • HTML
  • HTML
MAX77757JEFG435+
  • HTML
  • HTML
MAX77757JEFG435+T
  • HTML
  • HTML
MAX77757JEFG440+
  • HTML
  • HTML
MAX77757JEFG440+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 30, 2022

- 2265

ASSEMBLY

MAX77757HEFG360+

製造中

MAX77757HEFG370+

製造中

MAX77757JEFG420+

製造中

MAX77757JEFG420+T

製造中

MAX77757JEFG435+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 30, 2022

- 2265

arrow down

ASSEMBLY

MAX77757HEFG360+

製造中

MAX77757HEFG370+

製造中

MAX77757JEFG420+

製造中

MAX77757JEFG420+T

製造中

MAX77757JEFG435+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX77757JEVKIT435

MAX77757の評価キット

zoom

MAX77757JEVKIT435

MAX77757の評価キット

MAX77757の評価キット

機能と利点

  • 保護:最大16V
  • 入力動作電圧:13.7V (max)
  • 充電電流:3.15A (max)
  • 放電電流保護:6A
  • ファームウェアまたは通信不要
  • USB検出内蔵
    • USB Type-C用のCC検出内蔵
    • 旧来のSDP、DCP、およびCDP用のBC1.2検出内蔵
    • 自動入力電流制限設定
  • 適応型入力電流制限(AICL)による入力電圧安定化
  • リバースブースト機能:最大5.1V、1.5A
  • 完了電圧
    • 4.1V~4.5V (リチウムイオンおよびリチウムポリマーバッテリ用)
    • 3.6V/3.7V (LiFePO4バッテリ用)
  • 安全性
    • 充電セーフティタイマ
    • NTCサーミスタによるJEITA準拠(MAX77757J)
    • NTCサーミスタによるHOT/COLD充電停止(MAX77757H)
    • サーマルシャットダウン
  • 全機能の端子制御
    • 抵抗で設定可能な急速充電電流
    • ENBST端子によってリバースブーストをイネーブルおよびディセーブル
    • STAT端子によって充電状態を表示
    • INOKB端子によって入力パワーOK (POK)を表示
    • THM端子によって充電をディセーブル
  • 電力経路内蔵
  • バッテリ真の切断FET内蔵
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX77757の評価キット(EVキット)は、JEITA準拠スタンドアロン3.15A USB Type-C®自律型チャージャのMAX77757を実証する完全実装および試験済みプリント基板(PCB)です。

MAX77757は4.5V~13.7Vの入力で動作可能で、最大3.15Aの急速充電電流および3A (max)の入力電流制限を備えています。MAX77757は複数のバリエーションで提供され、4.1V~4.5Vのさまざまな完了電圧を備えたリチウムイオンバッテリに対応します。さらに、LiFePO4バッテリ用の3.6Vの完了電圧オプションもあります。

このEVキットは、USB Type-C CC検出、USBバッテリ充電仕様1.2 (BC1.2)に準拠したバッテリ充電、入力挿入時の独自アダプタ検出、および入力源からの最大許容電流に応じたチャージャ入力電流制限の自動設定を備えています。

MAX77757はリバースブースト機能を備え、ENBST端子によってイネーブルされCHGINへの5.1V/1.5A出力が可能になります。このEVキットにはJEITA準拠を実証するための可変抵抗およびサーミスタが含まれています。

アプリケーション

  • ウェアラブル機器の充電クレードル
  • GPSトラッカー
  • モバイルポイントオブセール(mPOS)端末
  • モバイルルーター
  • ポータブル医療機器
  • パワーバンク
  • ワイヤレスヘッドホン

MAX77757JEVKIT420

MAX77757の評価キット

zoom

MAX77757JEVKIT420

MAX77757の評価キット

MAX77757の評価キット

機能と利点

  • 保護:最大16V
  • 入力動作電圧:13.7V (max)
  • 充電電流:3.15A (max)
  • 放電電流保護:6A
  • ファームウェアまたは通信不要
  • USB検出内蔵
    • USB Type-C用のCC検出内蔵
    • 旧来のSDP、DCP、およびCDP用のBC1.2検出内蔵
    • 自動入力電流制限設定
  • 適応型入力電流制限(AICL)による入力電圧安定化
  • リバースブースト機能:最大5.1V、1.5A
  • 完了電圧
    • 4.1V~4.5V (リチウムイオンおよびリチウムポリマーバッテリ用)
    • 3.6V/3.7V (LiFePO4バッテリ用)
  • 安全性
    • 充電セーフティタイマ
    • NTCサーミスタによるJEITA準拠(MAX77757J)
    • NTCサーミスタによるHOT/COLD充電停止(MAX77757H)
    • サーマルシャットダウン
  • 全機能の端子制御
    • 抵抗で設定可能な急速充電電流
    • ENBST端子によってリバースブーストをイネーブルおよびディセーブル
    • STAT端子によって充電状態を表示
    • INOKB端子によって入力パワーOK (POK)を表示
    • THM端子によって充電をディセーブル
  • 電力経路内蔵
  • バッテリ真の切断FET内蔵
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX77757の評価キット(EVキット)は、JEITA準拠スタンドアロン3.15A USB Type-C®自律型チャージャのMAX77757を実証する完全実装および試験済みプリント基板(PCB)です。

MAX77757は4.5V~13.7Vの入力で動作可能で、最大3.15Aの急速充電電流および3A (max)の入力電流制限を備えています。MAX77757は複数のバリエーションで提供され、4.1V~4.5Vのさまざまな完了電圧を備えたリチウムイオンバッテリに対応します。さらに、LiFePO4バッテリ用の3.6Vの完了電圧オプションもあります。

このEVキットは、USB Type-C CC検出、USBバッテリ充電仕様1.2 (BC1.2)に準拠したバッテリ充電、入力挿入時の独自アダプタ検出、および入力源からの最大許容電流に応じたチャージャ入力電流制限の自動設定を備えています。

MAX77757はリバースブースト機能を備え、ENBST端子によってイネーブルされCHGINへの5.1V/1.5A出力が可能になります。このEVキットにはJEITA準拠を実証するための可変抵抗およびサーミスタが含まれています。

アプリケーション

  • ウェアラブル機器の充電クレードル
  • GPSトラッカー
  • モバイルポイントオブセール(mPOS)端末
  • モバイルルーター
  • ポータブル医療機器
  • パワーバンク
  • ワイヤレスヘッドホン

MAX77757HEVKIT360

MAX77757の評価キット

zoom

MAX77757HEVKIT360

MAX77757の評価キット

MAX77757の評価キット

機能と利点

  • 保護:最大16V
  • 入力動作電圧:13.7V (max)
  • 充電電流:3.15A (max)
  • 放電電流保護:6A
  • ファームウェアまたは通信不要
  • USB検出内蔵
    • USB Type-C用のCC検出内蔵
    • 旧来のSDP、DCP、およびCDP用のBC1.2検出内蔵
    • 自動入力電流制限設定
  • 適応型入力電流制限(AICL)による入力電圧安定化
  • リバースブースト機能:最大5.1V、1.5A
  • 完了電圧
    • 4.1V~4.5V (リチウムイオンおよびリチウムポリマーバッテリ用)
    • 3.6V/3.7V (LiFePO4バッテリ用)
  • 安全性
    • 充電セーフティタイマ
    • NTCサーミスタによるJEITA準拠(MAX77757J)
    • NTCサーミスタによるHOT/COLD充電停止(MAX77757H)
    • サーマルシャットダウン
  • 全機能の端子制御
    • 抵抗で設定可能な急速充電電流
    • ENBST端子によってリバースブーストをイネーブルおよびディセーブル
    • STAT端子によって充電状態を表示
    • INOKB端子によって入力パワーOK (POK)を表示
    • THM端子によって充電をディセーブル
  • 電力経路内蔵
  • バッテリ真の切断FET内蔵
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX77757の評価キット(EVキット)は、JEITA準拠スタンドアロン3.15A USB Type-C®自律型チャージャのMAX77757を実証する完全実装および試験済みプリント基板(PCB)です。

MAX77757は4.5V~13.7Vの入力で動作可能で、最大3.15Aの急速充電電流および3A (max)の入力電流制限を備えています。MAX77757は複数のバリエーションで提供され、4.1V~4.5Vのさまざまな完了電圧を備えたリチウムイオンバッテリに対応します。さらに、LiFePO4バッテリ用の3.6Vの完了電圧オプションもあります。

このEVキットは、USB Type-C CC検出、USBバッテリ充電仕様1.2 (BC1.2)に準拠したバッテリ充電、入力挿入時の独自アダプタ検出、および入力源からの最大許容電流に応じたチャージャ入力電流制限の自動設定を備えています。

MAX77757はリバースブースト機能を備え、ENBST端子によってイネーブルされCHGINへの5.1V/1.5A出力が可能になります。このEVキットにはJEITA準拠を実証するための可変抵抗およびサーミスタが含まれています。

アプリケーション

  • ウェアラブル機器の充電クレードル
  • GPSトラッカー
  • モバイルポイントオブセール(mPOS)端末
  • モバイルルーター
  • ポータブル医療機器
  • パワーバンク
  • ワイヤレスヘッドホン
