製品概要
機能と利点
- 広い入力電圧範囲を必要とするシステムに対応する柔軟な電源
- VIN範囲：3.5V～36V
- 出力電流：最大300mA
- 出力電圧：固定3.3V
- 低ドロップアウトの98% (max)デューティサイクル動作
- 5V、12V、または20V USB Type-C入力電源で動作
- 2S、3S、または4Sのリチウムイオンバッテリで動作
- 消費電力を最小限に抑えてバッテリ寿命を延長
- 自己消費電流：1.1µA (3.3V固定出力電圧)
- ピーク効率：86% (12VIN、3.3VOUT時)
- ソリューションサイズを最小化
- 動作周波数：1.7MHz
- 小型10ピンTDFNパッケージ(2.0mm × 2.5mm × 0.75mm)
- 堅牢なソリューション
- 短絡、過熱保護
- 6.67msの内部ソフトスタートによって突入電流を最小化
- 電流モード制御アーキテクチャ
- 入力耐電圧：最大42V
製品概要

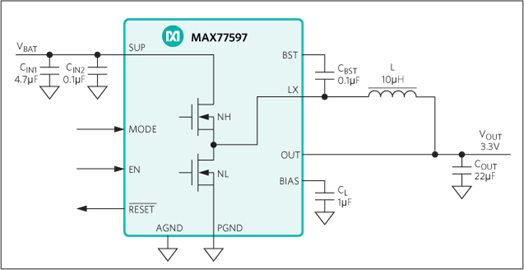

MAX77597は、スイッチを内蔵した小型、同期整流バックコンバータです。このデバイスは、3.5V～36Vの入力電圧で最大300mAを供給するように設計され、無負荷時の自己消費電流はわずか1.1µAです(固定出力バージョン)。アクティブローRESET信号の観測によって電圧品質を監視することができます。このデバイスは、98%デューティサイクルで動作することによってドロップアウト付近での動作が可能なため、バッテリ駆動アプリケーションに最適です。
このデバイスは固定3.3Vを提供します。周波数は1.7MHz固定のため、小型の外付け部品を使用可能で、出力リップルが低減されます。このデバイスは、強制PWMおよびスキップ動作モードの両方を備え、スキップモードでは1.1µAという超低自己消費電流です。
MAX77597は小型10ピンTDFNパッケージ(2mm × 2.5mm)で提供され、-40℃～+85℃の温度範囲で動作します。
アプリケーション
- 2s、3s、または4sリチウムイオンバッテリから給電されるポータブル機器
- USB Type-C機器
- ポイントオブロードアプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

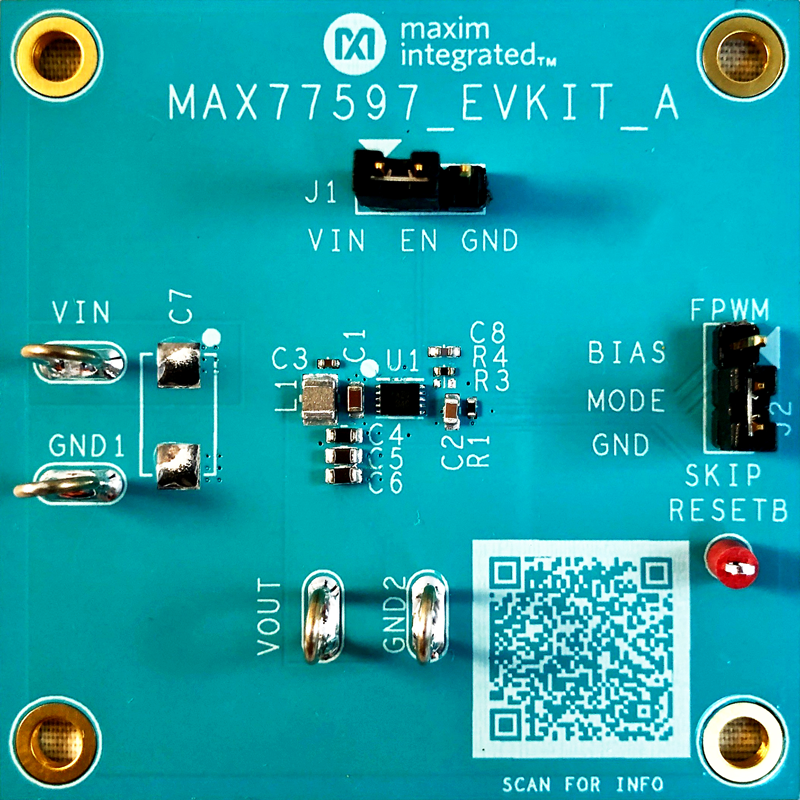

評価キット (1)
