MAX77501

110VPK-PK高効率圧電ハプティックアクチュエータブーストドライバ

すべて表示 showmore-icon

最低電力の圧電ハプティックアクチュエータドライバ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.82
特長
  • 110VPK-PKハプティック波形生成
  • 最大2µFのハプティック圧電アクチュエータ用に最適化
  • 入力電源範囲:2.8V~5.5V
  • ハプティック再生までの起動時間:600µs
  • 高効率、低IQによってバッテリ寿命を延長
    • スタンバイ電流:75µA /シャットダウン電流:1µA
    • マキシムの特許取得済み超低電力ブーストアーキテクチャ
  • 12ビットハプティック波形再生DAC
  • リアルタイムストリーミングおよびRAM再生モード
    • FIFOレディステータス信号を備えたFIFOバッファ:9k
    • 波形ストレージ用のRAMバッファ:8k
  • 25MHz SPIインタフェース
    • SPIレディ、警告およびフォルト状態割込み
  • 保護機能
    • 設定可能なサイクル単位の過電流制限、130V過電圧、UVLO、および熱保護
  • 小型サイズおよび薄型
    • 30ピンWLP (2.45mm × 2.05mm)
製品概要
show more Icon

MAX77501は圧電ハプティック(触覚)アクチュエータ用の高効率コントローラドライバで、最大2µFの圧電素子の駆動用に最適化されています。このデバイスは、2.8V~5.5Vの入力電源または1セルリチウムイオンバッテリから、最大110VPK-PK振幅のシングルエンドハプティック波形を生成することができます。メモリ再生およびハプティック波形リアルタイムストリーミングモードに対応します。

25MHzのSPIインタフェースは、障害の報告と監視を含む、完全なシステムアクセスおよび制御を提供します。これによって、シャットダウンから600µsの高速再生起動時間が実現します。内蔵メモリは、複数波形ストレージまたはFIFOバッファとして動的に割り当て可能です。このICは超低電力ブーストアーキテクチャも実装し、ハプティックアクチュエータドライバ用の最低消費電力ソリューションを提供します。

内蔵の低電圧ロックアウト(UVLO)、サイクル単位の過電流制限、過電圧およびサーマルシャットダウン保護は、異常な動作条件下で安全な動作を確保します。

MAX77501は30ピンウェハレベルパッケージ(WLP) (0.4mmピッチ)で提供されます。

デザインソリューション:Piezo Haptic Driver Extends Portables’ Battery Life ›

アプリケーション

  • スマートフォン、タブレット/電子書籍リーダー、ゲーム機
  • キーボード、マウス、リモートコントロール、および周辺機器
  • 触覚/触感フィードバック対応機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.82

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77501EWV+
  • HTML
  • HTML
MAX77501EWV+T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

MAX77501EVKIT

MAX77501の評価キット

zoom

MAX77501EVKIT

MAX77501の評価キット

MAX77501の評価キット

機能と利点

  • 使用が容易
    • GUIによってSPIインタフェースを駆動
    • ソフトウェアGUIを介してデジタルエンジンにアクセス
    • 実装および完全試験済み
  • 選択可能なヘッダによって異なる出力コンデンサの迅速なテストが可能(330nF用のJ7、680nF用のJ9、または1µF用のJ5)
  • バッファ構成のオペアンプがコンバータのフィードバックに接続され、出力電圧のスケールダウン値またはDAC出力の測定が可能
  • ブーストコンバータおよびチャージポンプの全出力を測定可能なテストポイント

製品の詳細

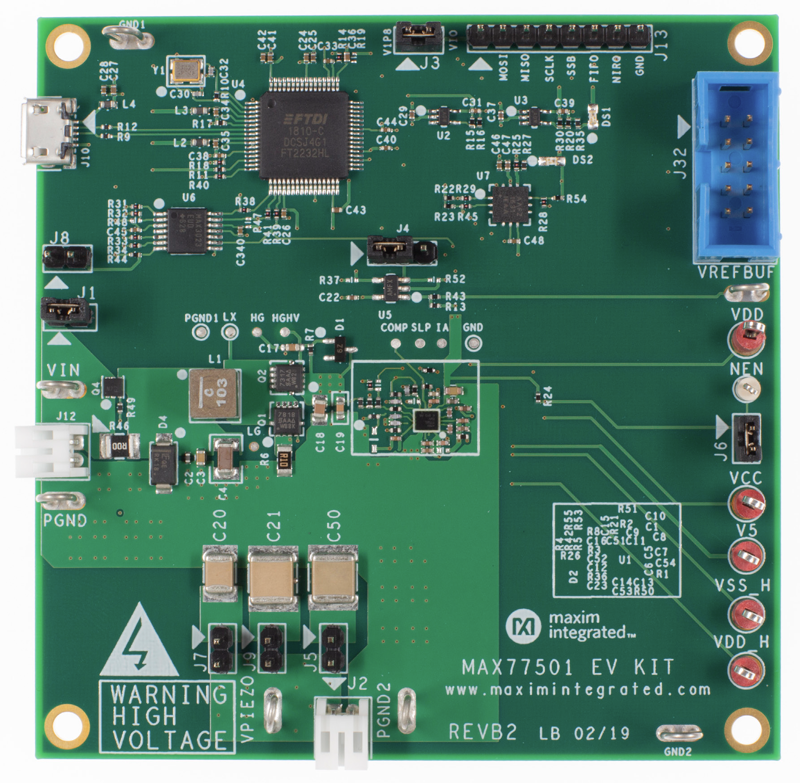

MAX77501の評価キット(EVキット)は、圧電ドライバのMAX77501を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、MAX77501およびそのセラミック圧電アクチュエータを介して大きなハプティック信号を駆動する機能を容易に評価することができます。

MAX77501は、ローサイドおよびハイサイドMOSFETペアのゲートを駆動して入力ハプティック信号を圧電ハプティックに適したレベルに昇圧するブーストコントローラです。このEVキットは、ICの動作に必要なすべての外付け部品を備えています。MAX77501は、内部RAMに保存されたデータまたは内部FIFO (ファーストイン/ファーストアウト)システムを介して供給されるデータという2つの形式のうちの1つでデジタル入力信号を取得します。このEVキットは両方の入力形式に対応します。WindowsベースのGUIソフトウェアは、MAX77501の機能を実行するための使いやすいグラフィカルインタフェースおよび詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • 触覚/触感フィードバック対応機器
  • キーボード、マウス、リモートコントロール、および周辺機器
  • スマートフォン、タブレット/電子書籍リーダー、ゲーム機
