MAX74811

新規設計に推奨

5V、CMOS、ゼロドリフト、レールtoレールのデュアル・オペアンプ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • ユニティ・ゲインで安定動作
  • 低オフセット電圧：1μV
  • 入力オフセット・ドリフト：5nV°/C
  • ゲイン帯域幅：2.5MHz
  • レールtoレールの入力および出力振幅
  • 5V単電源動作
  • 高ゲイン、CMRR：150dB
  • 高PSRR：120dB
  • 超低入力バイアス電流：最大150pA
  • 低電源電流：800μA
  • 過負荷回復時間：50μs
  • 位相反転なし
MAX74811
5V、CMOS、ゼロドリフト、レールtoレールのデュアル・オペアンプ

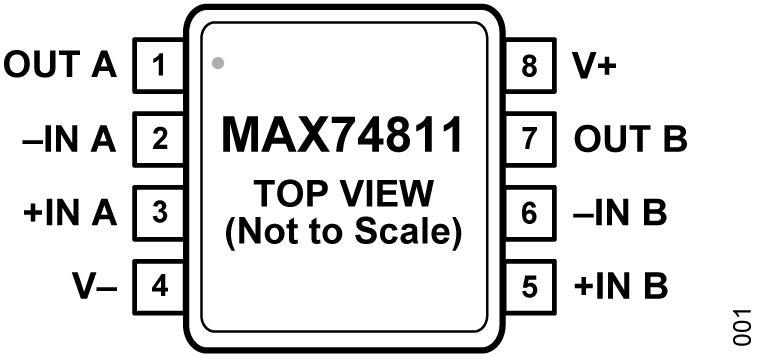

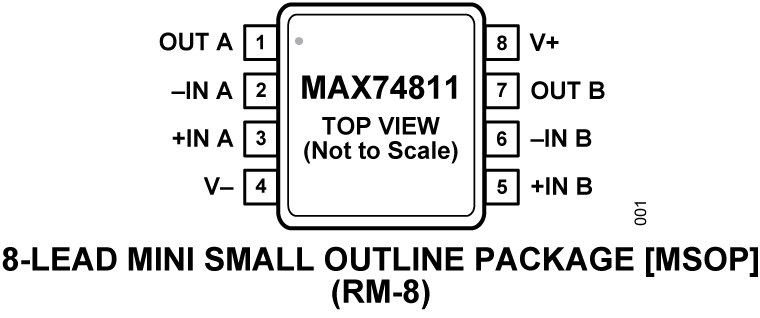

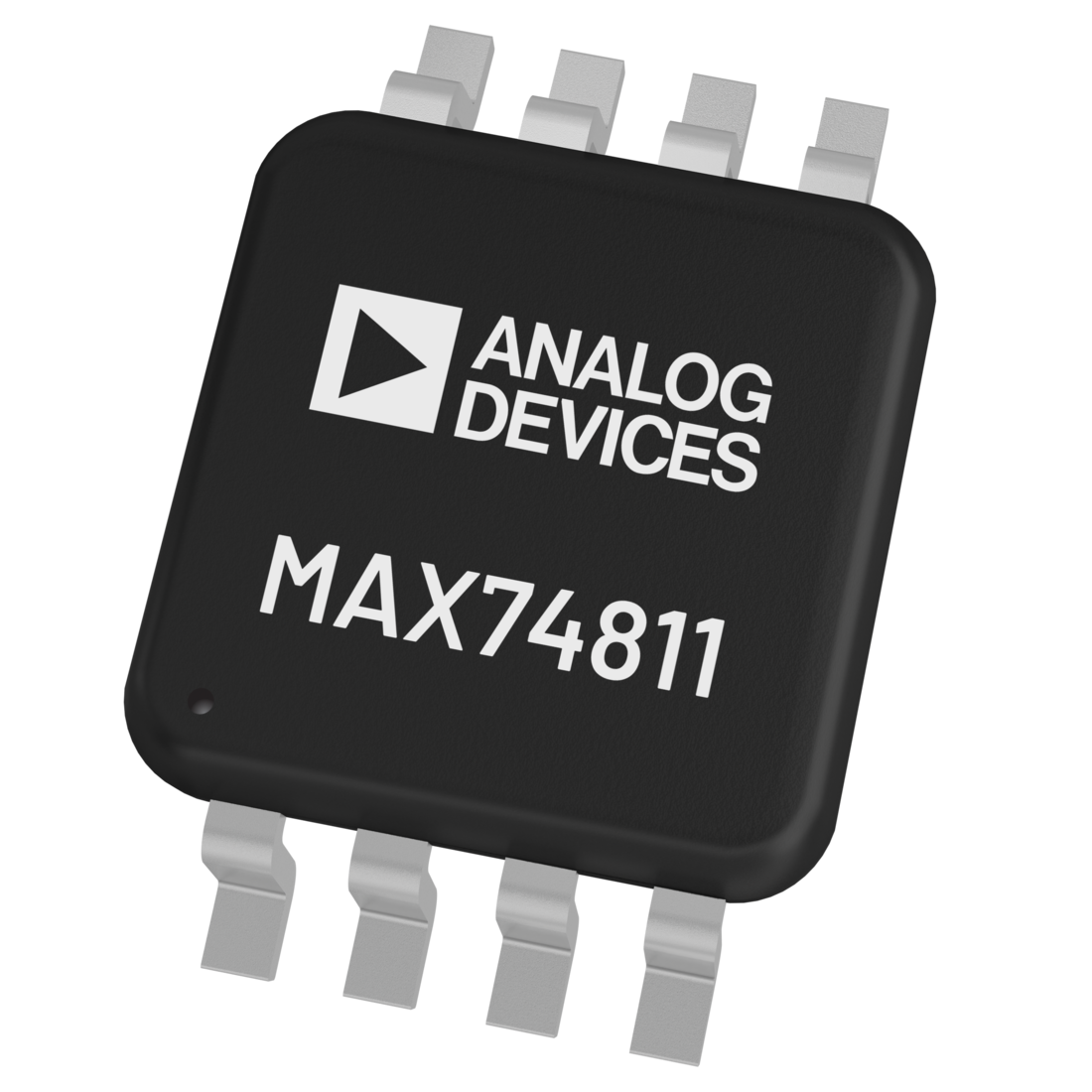

MAX74811 Functional Block Diagram MAX74811 Pin Configuration MAX74811 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

今すぐ購入 詳細を表示

製品詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
