MAX7480: 8次、ローパス、バタワース、スイッチトキャパシタフィルタ Data Sheet (Rev. 0)1/1/1999PDF94K
製品概要
機能と利点
- 8次ローパスバタワースフィルタ
- 低ノイズ・低歪み：-73dB (THD + ノイズ)
- コーナ周波数はクロック同調可能：1Hz～2kHz
- クロック・コーナ比：100:1
- 単一電源：+5V
- 低電力
- 2.9mA (動作モード)
- 0.2µA (シャットダウンモード)
- パッケージ：8ピンSO/DIP
- 低出力オフセット：±5mV

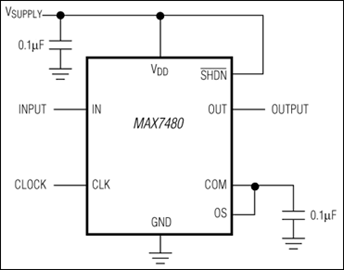

製品概要
MAX7480は+5V単一電源で動作する8次ローパス、バタワース式スイッチトキャパシタフィルタ(SCF)です。このデバイスは消費電流が僅か2.9mAで、コーナ周波数として1Hz～2kHzが可能であるため、ローパワーポストDACフィルタリングおよびアンチエイリアシングアプリケーションに最適です。MAX7480は消費電流を0.2µAに低減するシャットダウンモードを備えています。
クロッキングは、外部コンデンサを使ったセルフクロッキングと、コーナ周波数を厳密に制御するための外部クロッキングが可能です。オフセット調節ピンにより、DC出力レベルの調節が可能です。
MAX7480バタワースフィルタは極めて平坦なパスバンド応答を提供します。固定応答のため、クロック周波数を選択する設計作業が単純化されます。
アプリケーション
- ADCアンチエイリアシング
- ポストDACフィルタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
