MAX7370

製造中

8 x 8キースイッチコントローラおよびLEDドライバ/GPIO、I²CインタフェースおよびハイレベルESD保護内蔵

ハイレベルESD保護内蔵、8 x 8キースイッチコントローラ

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.59
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大64のキーを監視
  • 高ESD保護内蔵
    • ±8kV IEC 61000-4-2接触放電
    • ±15kV IEC 61000-4-2エアギャップ放電
  • 静的マトリックス監視を使用するキースキャンによって低EMI動作を達成
  • COL7～COL4の4つのLEDドライバピン
  • 定電流LED駆動が可能な5V耐圧オープンドレインI/Oポート
  • 256ステップPWMの個別LED輝度制御精度
  • 個別LED点滅レートおよび共通LEDフェードイン/アウトレート：256ms～4096ms
  • 最大16のデバウンスされたキーイベントのFIFOキュー
  • ユーザー設定可能なキープレスおよびリリースデバウンス時間：2ms～32ms
  • 各デバウンスされたイベント/FIFOレベルまたは定義可能な期間経過後のキースイッチ割込み(アクティブローINT)
  • 動作電源電圧：1.62V～3.6V
  • 2つのロジックレベルに個別プログラム可能なGPIO
  • 8チャネル個別プログラム可能なレベルトランスレータ
  • すべてのROW_およびCOL_ピンにGPIOオプションを提供
  • ホットインサートをサポート
  • 選択可能なバスタイムアウト内蔵、400kbps、5.5V耐圧I²Cシリアルインタフェース
MAX7370
8 x 8キースイッチコントローラおよびLEDドライバ/GPIO、I²CインタフェースおよびハイレベルESD保護内蔵

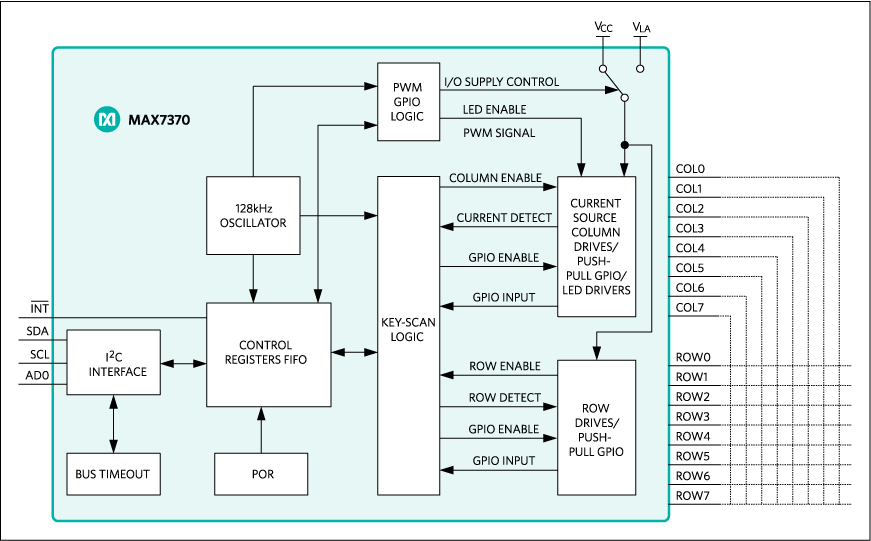

MAX7370：ファンクションブロックダイアグラム
