MAX6842

製造中

超低電圧µPリセット回路および電圧検出器

外付け部品不要で、最低0.9Vまで電源を監視する超低電圧SC70 µP監視回路

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出荷時設定リセットスレッショルド電圧により0.9V～1.5Vの電源電圧を監視(MAX6841/MAX6842)
  • 調整可能なスレッショルドRESET IN (MAX6843/MAX6844/MAX6845)
  • 低電力：5.7µA (typ)
  • 全温度範囲でのリセットスレッショルド精度：±2.5%
  • 5種類のタイムアウト期間：150µs (電圧検出器)、1.5ms、30ms、210ms、および1.68s
  • 3種類の出力構成
    • プッシュプルアクティブローRESET
    • プッシュプルRESET
    • オープンドレインアクティブローRESET
  • VCC = 0.55V (アクティブロー)までの有効リセット保証
  • マニュアルリセット入力
  • 短いVCC過渡を無視
  • 省スペース5ピンSOT23パッケージ

MAX6841～MAX6845はマイクロプロセッサ(µP)監視回路で、µPおよびディジタルシステムで超低電圧電源を監視します。これらのデバイスは+0.9V～+1.5Vのシステムで使用されると、外付け部品と調整が不要になり、低コストで卓越した回路信頼性を実現します。MAX6841/MAX6842では、出荷時設定のリセットスレッショルドが提供されます。MAX6843/MAX6844/MAX6845はRESET IN入力を備えているので、ユーザがリセットスレッショルドを外部から調整することができます。MAX6841～MAX6845ファミリは、バウンドを防止したマニュアルリセット入力(アクティブローMR)を備えています。リセットコンパレータは、VCCの高速過渡を無視するように設計されています。

VCC電源電圧がプリセットしたスレッショルドや可変スレッショルドを下回ったり、マニュアルリセット(アクティブローMR)がアサートされると、MAX6841～MAX6845はリセット信号をアサートします。VCCがリセットスレッショルドを上回り、マニュアルリセットが解除されると、リセットは固定タイムアウト遅延の間アサートに維持されます。各デバイスには、150µs (電圧検出器)、1.5ms、30ms、210ms、および1.68s (typ)の5種類のタイムアウト期間を使用することができます。

MAX6841/MAX6843は、アクティブローのプッシュプルリセット出力を備えています。MAX6841/MAX6842/MAX6844はアクティブハイプッシュプルのリセット出力、MAX6842/MAX6845はアクティブローオープンドレインのリセット出力を備えています。アクティブローオープンドレインのリセット出力では、0～VCCの電圧と接続可能なプルアップ抵抗が必要です。

低消費電流(5.7µA)と小型パッケージ(SOT23-5)によって、MAX6841～MAX6845はポータブル機器用に最適です。

アプリケーション

  • コンピュータ
  • コントローラ
  • クリティカルなµPおよびµC電源監視
  • インテリジェント機器
  • ポータブルバッテリ駆動機器
  • サーバおよびワークステーション
  • テレコム/ネットワーキング機器
  • ワイヤレス基地局
MAX6842
超低電圧µPリセット回路および電圧検出器

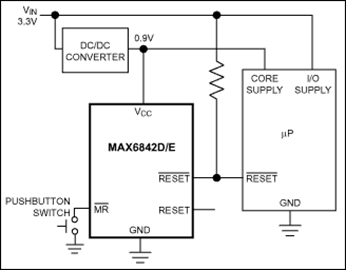

MAX6841、MAX6842、MAX6843、MAX6844、MAX6845：標準動作回路
