MAX6642

±1℃、SMBus対応、温度過昇アラーム付き、リモート/ローカル温度センサ

すべて表示 showmore-icon

過熱アラーム付き、業界最小の、±1℃、SMBus準拠リモート/ローカル温度センサ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.71
機能
  • 内部温度センサーによって同時にデュアル温度(リモート/ローカル)を測定
    • リモート精度:±1℃
    • ローカル精度:±2℃ (+60℃~+100℃)
    • リモート温度測定:最高+150℃
    • 分解能:0.25℃
  • デュアルゾーン監視機能によって過熱アラームを自動化
    • 設定可能なリモート/ローカル温度スレッショルド
    • アクティブローALERT出力
  • 小型実装面積
    • エクスポーズドパッドを備えたTDFNパッケージ(3mm x 3mm)
    • 低熱質量によって測定遅延を低減
    • SMBus/I2Cアドレスをハードワイヤード

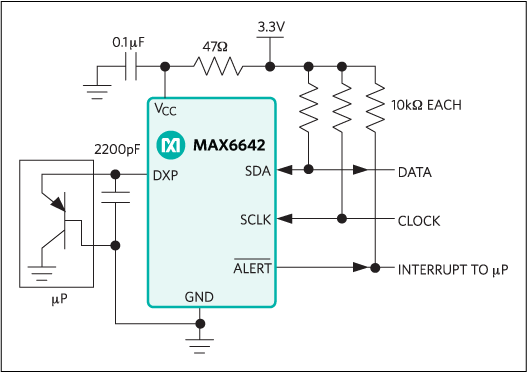

製品概要
show more Icon

高精度2チャネルディジタル温度センサMAX6642は、チップ自身およびリモートPN接合の温度を高精度で測定し、2線シリアルインタフェースによってその温度データを通知します。リモートPN接合は、通常はCPU、ASIC、GPU、またはFPGAのチップ上のサブストレートPNPトランジスタです。リモートPN接合は、ディスクリートダイオード接続小信号トランジスタを使うこともできます。

2線シリアルインタフェースは、標準システムマネジメントバス(SMBus™)を使います。すなわち、温度データの読取りとアラームスレッショルドの設定のために、Write Byte、Read Byte、Send Byte、およびReceive Byteコマンドを使います。システムの信頼性を向上するため、MAX6642はSMBusのタイムアウトを装備しています。温度データフォーマットは、最下位ビット(LSB)が+0.25℃相当の10ビットです。ローカルまたはリモート温度過昇スレッショルドを超える温度で、アクティブローALERT出力がアサートされます。障害キューを使うと、2回連続の障害が検出されるまで、アクティブローALERT出力を抑えることができます。

温度測定は、自動またはシングルショットモードで行うことができます。

リモート測定の精度は、+60℃~+100℃で±1℃ (max)の誤差です。MAX6642は-40℃~+125℃で動作し、0℃~+150℃の範囲のリモート温度を測定します。MAX6642は、エクスポーズドパッド付き6ピンTDFNパッケージで提供されます。

アプリケーション

  • デスクトップコンピュータ
  • グラフィックカード
  • ノートブックコンピュータ
  • サーバ
  • 試験および測定機器
  • 小型軽量クライアント
  • ワークステーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6642ATT90+
  • HTML
  • HTML
MAX6642ATT90+T
  • HTML
  • HTML
MAX6642ATT92+
  • HTML
  • HTML
MAX6642ATT92+T
  • HTML
  • HTML
MAX6642ATT94+
  • HTML
  • HTML
MAX6642ATT94+T
  • HTML
  • HTML
MAX6642ATT98+
  • HTML
  • HTML
MAX6642ATT98+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX6642ATT90+

製造中

MAX6642ATT90+T

製造中

MAX6642ATT92+

製造中

MAX6642ATT92+T

製造中

MAX6642ATT94+

製造中

MAX6642ATT94+T

製造中

MAX6642ATT98+

製造中

MAX6642ATT98+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX6642ATT90+

製造中

MAX6642ATT90+T

製造中

MAX6642ATT92+

製造中

MAX6642ATT92+T

製造中

MAX6642ATT94+

製造中

MAX6642ATT94+T

製造中

MAX6642ATT98+

製造中

MAX6642ATT98+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX6642EVCMOD2

MAX6642の評価システム/評価キット

zoom

MAX6642EVCMOD2

MAX6642の評価システム/評価キット

MAX6642の評価システム/評価キット

機能と利点

  • MAX6642とリモートダイオードの温度を測定および表示
  • プログラマブル高温度アラーム
  • SMBus/I²C対応
  • メニューで操作する使いやすいソフトウェア
  • 完全実装および試験済み
  • Windows 95/98/2000/XP互換ソフトウェアおよびデモPCBを同梱

製品の詳細

MAX6642の評価キット(EVキット)は、MAX6642が実装され組み立てられた試験済みのPCBです。このEVキットでは、温度センサのMAX6642を完全に評価することができます。MAX6642は、それ自身のダイ温度と1つの外付けダイオード接続トランジスタのジャンクション温度を監視します。その温度は、2線式シリアルバス経由でアクセスすることができる10ビットの2線式シリアルデータに変換されます。

MAX6642のEVキットでは、外付けのダイオード接続トランジスタ(2N3906)が基板に半田付けされており、取り外すこともできます。さらに基板は、システムの近傍にあるリモートダイオードにツイストペアケーブルで接続することができます。

MAX6642の評価システムは、マキシムコマンドモジュール(CMOD232)とMAX6642のEVキットから構成されます。CMOD232ボードは、コンピュータのRS-232シリアルポートに接続して、コンピュータ制御のSMBus™/I²Cバスを提供します。Windows® 95/98/2000/XP互換のソフトウェアが、MAX6642の機能を検証するための使いやすいインタフェースとなります。プログラムはメニューで操作され、コントロールボタンやステータス表示の付いたグラフィカルインタフェースを備えています。

PCベースでMAX6642の総合的評価を行う場合は、MAX6642EVCMOD2をお求めください。既にCMOD232 SMBusインタフェースをお持ちの場合は、MAX6642EVKITをお求めください。

アプリケーション

  • デスクトップコンピュータ
  • グラフィックカード
  • ノートブックコンピュータ
  • サーバ
  • 試験および測定機器
  • 小型軽量クライアント
  • ワークステーション
