MAX6620

クワッドリニアファンスピードコントローラ

すべて表示 showmore-icon

業界初、RPM制御内蔵、リニアファンコントローラ—1つのICで最大4つのファンを制御

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.56
機能
  • リニア(DC)駆動によって、最大4つの独立したファンを制御
  • 4つの外付け低コストパストランジスタを使用
  • 1%の高精度でRPM制御
  • 音響が最適となるよう制御された電圧変化率
  • I²Cバスインタフェース
  • 電源電圧範囲:3.0V~5.5V
  • 動作消費電流:250µA (typ)
  • シャットダウン消費電流:3µA (typ)
  • 小型、5mm x 5mmの実装面積
製品概要
show more Icon

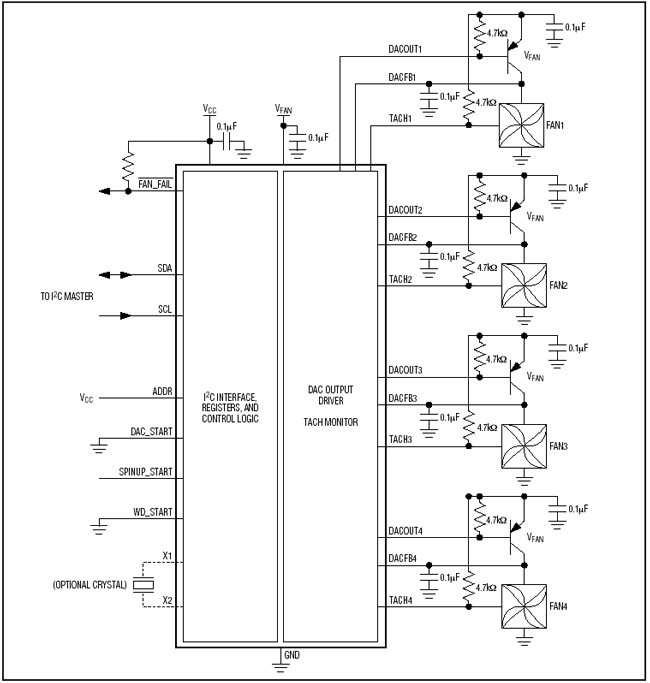

MAX6620は、4つの独立したリニア電圧出力を使用して最大4つのファンスピードを制御します。各ファンの駆動電圧は、I²Cインタフェースで直接制御されます。各出力は、外付けバイポーラトランジスタのベースまたはハイサイド駆動構成としたFETのゲートを駆動します。正しい出力電圧とするためにファンの電源端子の電圧フィードバックを使用します。

MAX6620は、2つのファン制御方式を提供します。RPMモードでは、MAX6620は、高精度(±1%)なファンRPMの制御とファン障害検出用の4つのファンタコメータロジック出力を監視します。DACモードでは、各ファンは、9ビットの電圧分解能で駆動され、ファンのタコメータ出力によって障害が監視されます。

DAC_START入力は、スタートアップ時のファン電源電圧を選択し、電源が最初に印加されたときの適切なファンの駆動を保証します。プリセットされたタイムアウト期間内に適切なI²C通信がない場合、システムを保護するために、ウォッチドッグ機能がファンを完全にオンにします。

MAX6620は、3.0V~5.5Vの電源で動作し、消費電流は小さく250µAです。I²C対応インタフェースが広範な冷却用アプリケーションのファン制御を最適にします。MAX6620は、28ピンTQFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • 通信機器
  • 民生用製品
  • サーバ
  • ストレージ機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6620ATI+
  • HTML
  • HTML
MAX6620ATI+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX6620EVCMAXQU

MAX6620の評価キット/評価システム

zoom

MAX6620EVCMAXQU

MAX6620の評価キット/評価システム

MAX6620の評価キット/評価システム

機能と利点

  • 電源電圧範囲:3V~5.5V
  • リニア(DC)駆動によって、最大4つの独立したファンを制御
  • 4つの外付け低コストPNPパストランジスタを使用
  • ファン障害出力
  • I²C/SMBus対応のインタフェース
  • 完全実装および試験済み

製品の詳細

MAX6620の評価システム(MAX6620EVCMAXQU+)は、MAX6620の評価キット(MAX6620EVKIT+)とマキシムのCMAXQUSB+コマンドモジュールで構成されます。Windows 2000/XP/Vista®対応のソフトウェアも、MAX6620の評価システム(EVシステム)とともに使用可能で、マキシムのウェブサイト(japan.maximintegrated.com/evkitsoftware)からダウンロードすることができます。

MAX6620の評価キット(EVキット)は、クワッドリニアファンスピードコントローラのMAX6620を評価する完全実装および試験済み表面実装型プリント基板(PCB)です。MAX6620は、4つの独立したリニア電圧出力を使用する最大4つのファンスピードを制御します。このEVキットは、ファン接続の容易な3ピンファンヘッダを搭載しています。また、駆動電圧、タコメータカウント、ファン設定、およびファンの動特性のソフトウェア制御が可能なI²C/SMBus™対応インタフェースも備えています。

マキシムCMAXQUSBコマンドモジュールは、I²C/SMBusインタフェースを備え、ユニバーサルシリアルバス(USB)ポートからコンピュータに接続されます。MAX6620のEVキットソフトウェアは、MAX6620の各機能を実行するためのグラフィカルユーザインタフェース(GUI)も提供しています。

アプリケーション

  • 通信機器
  • 民生用製品
  • サーバ
  • ストレージ機器

MAX6620EVKIT

MAX6620の評価キット/評価システム

zoom

MAX6620EVKIT

MAX6620の評価キット/評価システム

MAX6620の評価キット/評価システム

機能と利点

  • 電源電圧範囲:3V~5.5V
  • リニア(DC)駆動によって、最大4つの独立したファンを制御
  • 4つの外付け低コストPNPパストランジスタを使用
  • ファン障害出力
  • I²C/SMBus対応のインタフェース
  • 完全実装および試験済み

製品の詳細

MAX6620の評価システム(MAX6620EVCMAXQU+)は、MAX6620の評価キット(MAX6620EVKIT+)とマキシムのCMAXQUSB+コマンドモジュールで構成されます。Windows 2000/XP/Vista®対応のソフトウェアも、MAX6620の評価システム(EVシステム)とともに使用可能で、マキシムのウェブサイト(japan.maximintegrated.com/evkitsoftware)からダウンロードすることができます。

MAX6620の評価キット(EVキット)は、クワッドリニアファンスピードコントローラのMAX6620を評価する完全実装および試験済み表面実装型プリント基板(PCB)です。MAX6620は、4つの独立したリニア電圧出力を使用する最大4つのファンスピードを制御します。このEVキットは、ファン接続の容易な3ピンファンヘッダを搭載しています。また、駆動電圧、タコメータカウント、ファン設定、およびファンの動特性のソフトウェア制御が可能なI²C/SMBus™対応インタフェースも備えています。

マキシムCMAXQUSBコマンドモジュールは、I²C/SMBusインタフェースを備え、ユニバーサルシリアルバス(USB)ポートからコンピュータに接続されます。MAX6620のEVキットソフトウェアは、MAX6620の各機能を実行するためのグラフィカルユーザインタフェース(GUI)も提供しています。

アプリケーション

  • 通信機器
  • 民生用製品
  • サーバ
  • ストレージ機器
