  5. MAX6463


製品概要

機能と利点

  • 超低消費電流:1.0µA
  • +1.6V~+5.5Vで100mV刻みのプリセットスレッショルド
  • 内蔵5%スレッショルドヒステリシス
  • 温度に対するスレッショルド精度:±2.5%
  • 内蔵タイムアウト期間オプション:150ms (min)
  • 短時間電圧トランジェントの影響なし
  • 外付け部品なし
  • 3種類の出力オプション:プッシュプル(アクティブロー/アクティブハイ)およびオープンドレイン(アクティブロー)
  • -40℃~+125℃で全動作を保証
  • 小型SC70およびSOT23パッケージ
  • 製品概要

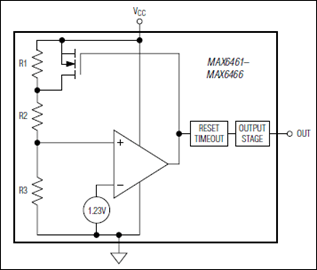

    超低電力、電圧検出器およびµPリセット監視回路のMAX6461~MAX6466ファミリは、バッテリ、電源、およびシステム電圧を監視します。各回路は、高精度バンドギャップリファレンス、コンパレータ、規定のトリップスレッショルドを設定する調整済み抵抗器ネットワーク、および5%スレッショルドヒステリシス回路(フルデータシートの「Functional Diagram (ファンクションダイアグラム)」参照)を内蔵しています。出力は、VCCが内部のVTH- 以下に低下したときアクティブになり、VCCがVTH+ (VTH+ = VTH- x 1.05)以上に上昇するまでアクティブな状態を維持します。これらのデバイスは、+1.6V~+5.5Vの公称システム電圧を監視する際の外付け部品と調整を削除したことによって、回路の信頼性が向上しコストが削減されます。MAX6461/MAX6462/MAX6463は、伝播遅延が17µsの電圧検出器です。

    MAX6464/MAX6465/MAX6466は、最小リセットタイムアウト期間が150msのµP監視回路です。すべてのデバイスは、スレッショルドを+1.6V~+5.5Vの範囲において100mVの刻みで設定することができます。

    このファミリには、出力段のオプションとして、アクティブロー出力のプッシュプル、アクティブハイ出力のプッシュプル、およびアクティブロー出力のオープンドレインの3種類があります。これらのデバイスは、SC70およびSOT23パッケージで提供され、-40℃~+125℃の温度範囲での動作が保証されています。

    アプリケーション

    • 携帯電話
    • コードレス電話
    • 負荷切替/電源シーケンス
    • 高ノイズ耐性µPリセット回路
    • PDA
    • ポータブルバッテリ駆動機器
    • ポータブル医療機器
    • デジタル/アナログシステムの電源監視
    • 高精度バッテリ監視

    製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
