MAX6425

容量可変リセットタイムアウト遅延付き、低電力、SC70/SOT µPリセット回路

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.71
機能
  • モニタシステム電圧:1.6V~5V
  • 容量可変のリセットタイムアウト期間
  • 低自己消費電流:1.6µA (typ)
  • 3種類のRESET出力オプション
    • プッシュプルアクティブローRESET
    • プッシュプルRESET
    • オープンドレインアクティブローRESET
  • VCC = 1Vまでリセットの有効性を保証
  • 瞬時VCCトランジェントの影響なし
  • 小型4ピンSC70、4ピンSOT143、および5ピンSOT23パッケージ
  • LP3470とピンコンパチブルのMAX6340
  • NCP300~NCP303、MC33464/MC33465、S807/S808/S809、およびRN5VDとピンコンパチブルのMAX6424/MAX6425
  • PST92XXとピンコンパチブルのMAX6426
  • AEC-Q100認定(MAX6340UK31/V+T)
製品概要
show more Icon

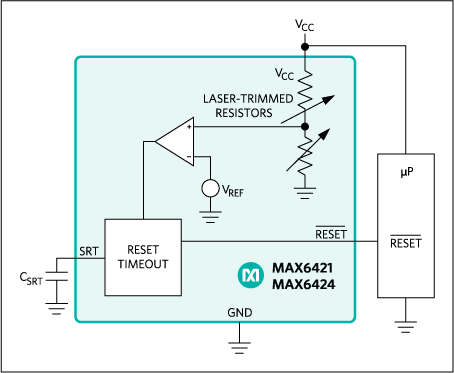

低電力マイクロプロセッサ監視回路のMAX6340/MAX6421~MAX6426は、1.6V~5Vのシステム電圧を監視します。これらのデバイスが実行する機能はただ一つで、電源電圧のVCCがそのリセットスレッショルド以下に低下するたびにリセット信号をアサートすることです。VCCがリセットスレッショルド以上に上昇すると、リセット出力はリセットタイムアウト期間中アサートを維持します。リセットタイムアウトは、フレキシビリティを持たせるため外付けコンデンサで設定されます。

MAX6421/MAX6424は、アクティブローのプッシュプルリセット出力を備えています。MAX6422は、アクティブハイのプッシュプルリセット出力を備えており、MAX6340/MAX6423/MAX6425/MAX6426は、アクティブローのオープンドレインリセット出力を備えています。MAX6421/MAX6422/MAX6423は、4ピンSC70またはSOT143パッケージで提供されます。MAX6340/MAX6424/MAX6425/MAX6426は、5ピンSOT23パッケージで提供されます。

アプリケーション

  • 車載用
  • バッテリ駆動コンピュータ/コントローラ
  • コンピュータ
  • クリティカルなµP監視
  • 組込みコントローラ
  • インテリジェント機器
  • 医療用機器
  • ポータブル機器
  • セットトップボックス
