製品概要
機能と利点
- 入力範囲：1.8V～16.5V
- 効率：85% (負荷電流30mA～1.5A)
- 出力電力：10W (max)
- 消費電流：110µA (max)
- シャットダウン電流：5µA (max)
- 出力電圧：5V固定または可変(3V～16.5V)
- 電流制限PFM制御方式
- 最大スイッチング周波数：300kHz
- 評価キット入手可能
製品概要

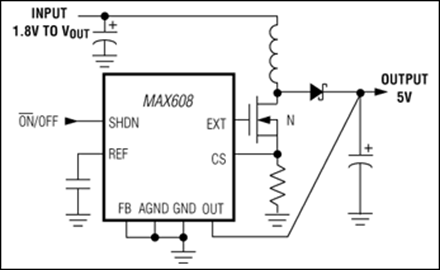

MAX608は、1.8V～16.5Vの入力電圧範囲で動作する低電圧ステップアップコントローラです。パルス周波数変調(PFM)制御方式により、重負荷での高効率を発揮し、しかも無負荷時には消費電流が僅か85µA (typ)です。さらに、ロジック制御のシャットダウンモードでは消費電流は僅か2µA (typ)まで低減します。出力電圧は5Vに内部設定されてますが、外部抵抗分圧器を用いれば3V～16.5Vの範囲で可変可能です。
MAX608は電池の数が2個または3個のバッテリ駆動機器に最適です。動作周波数が最大300kHzと高いため、小型の表面実装部品を使用することができます。
MAX608は｢ブートストラップ｣モードでのみ動作します(チップ電源OUTがDC-DC出力に接続)。外付抵抗なしで12Vの出力が必要な場合、あるいは非ブートストラップアプリケーション(チップ電源を入力電圧に接続)の場合は、ピンコンパチブルのMAX1771を参照してください。MAX608は8ピンDIPおよびSOパッケージで供給されています。
アプリケーション
- バッテリ駆動アプリケーション
- 高効率DC-DCコンバータ
- ポータブル通信機器
- 正LCDバイアス生成器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
マルチセルから3Vを発生する高効率SEPICスイッチングレギュレータ9/1/2009
-
Circuit Connection Adds Current-Mode Operation to PFM Boost Converters9/10/2002
-
Simple Change Improves PFM Boost-Controller Efficiency4/15/2002
-
Extend Battery Life with Dual Power Supply for Wallcube/Battery-Powered Systems1/31/2002
-
Switch-Mode Converter Starts With Full Load Connected9/1/1998
おすすめ製品
MAX608 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX608EPA+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX608ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX608ESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ |
