MAX5981B

製造中

IEEE 802.3af/at準拠、受電機器インタフェースコントローラ、パワーMOSFET内蔵

超低電力スリープモードは、欧州委員会のブロードバンド機器のエネルギー消費に関する行動規範に適合

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • スリープモードおよび超低電力
  • IEEE 802.3af/at準拠
  • 2イベント分類または外部ACアダプタインジケータ出力
  • ACアダプタインタフェースを簡素化
  • PoE分類0～5
  • 入力の絶対最大定格：100V
  • 突入電流制限：180mA (max)
  • 通常動作時の電流制限：720mA～880mA
  • 電流制限およびフォールドバック
  • レガシーUVLO (36V時)
  • プログラム可能なLED電流を備えたLEDドライバ
  • 温度過昇保護
  • 放熱特性を高めた5mm x 5mmの16ピンTQFNパッケージ

MAX5981は、Power over Ethernet (PoE)システムにおけるIEEE® 802.3af/at規格に準拠する受電機器(PD)用の完全なインタフェースを提供します。MAX5981は、検出シグネチャ、分類シグネチャ、および突入電流制御を備えた内蔵アイソレーションパワースイッチをPDに提供します。突入期間の間、MAX5981は、アイソレーションパワーMOSFETが完全にエンハンスされたときに720mA～880mAのより高い電流制限に切り替える前に、電流を180mA以下に制限します。このデバイスは、幅の広いヒステリシスと長いデグリッチ時間内蔵の入力UVLOを備えており、ツイストペアケーブルの抵抗によるドロップを補償し、パワーオン/オフ状態時のグリッチフリー遷移を保証します。MAX5981は、入力において最大100Vに耐えることができます。

MAX5981は、IEEE 802.3at規格に規定された2イベント分類方式に対応し、タイプ2給電機器(PSE)によるプローブ時に示す信号を提供します。このデバイスは、ACアダプタの電源接続の存在を検出して、PoE電源からACアダプタへのスムーズな切替えを可能にします。

また、MAX5981はパワーグッド(PG)信号、2段階の電流制限およびフォールドバック、温度過昇保護、およびdi/dt制限も提供します。MAX5981のスリープモード機能は、電力維持シグネチャ(MPS)をサポートしながら、低消費電力を提供します。MAX5981の超低電力スリープモード機能によって、MPSをサポートしながら、さらに消費電力を低減します。MAX5981はLEDドライバも備えており、スリープモード時は自動的にアクティブ化されます。スリープモード時、LEDドライバは250Hz (MAX5981A)または15.625kHz (MAX5981B)の周期電流(ILED)をソースします。

MAX5981は、5mm x 5mmの16ピンTQFNパワーパッケージで提供されます。このデバイスは、-40℃～+85℃の拡張温度範囲で動作します。

アプリケーション

  • IEEE 802.3af/at受電機器
  • IP電話、ワイヤレスアクセスノード、IPセキュリティカメラ
  • WiMAX™基地局
MAX5981B
IEEE 802.3af/at準拠、受電機器インタフェースコントローラ、パワーMOSFET内蔵

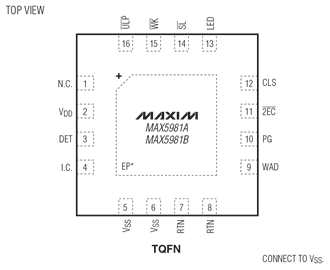

MAX5981A/MAX5981B Block Diagram MAX5981A/MAX5981B Circuit Diagram MAX5981A/MAX5981B Pin Configuration
