製品概要
機能と利点
- IEEE 802.3at/af準拠
- 0.25Ω電流検出抵抗
- PSEのポート当り最大70W
- 9ビットポート電流および電圧監視
- I²C対応の3線式シリアルインタフェース
- 単一電源動作をサポート
- レガシー機器用の大容量検出
- DC負荷除去検出をサポート
- 省スペース、32ピンTQFNパワーパッケージ(5mm x 5mm)
製品概要

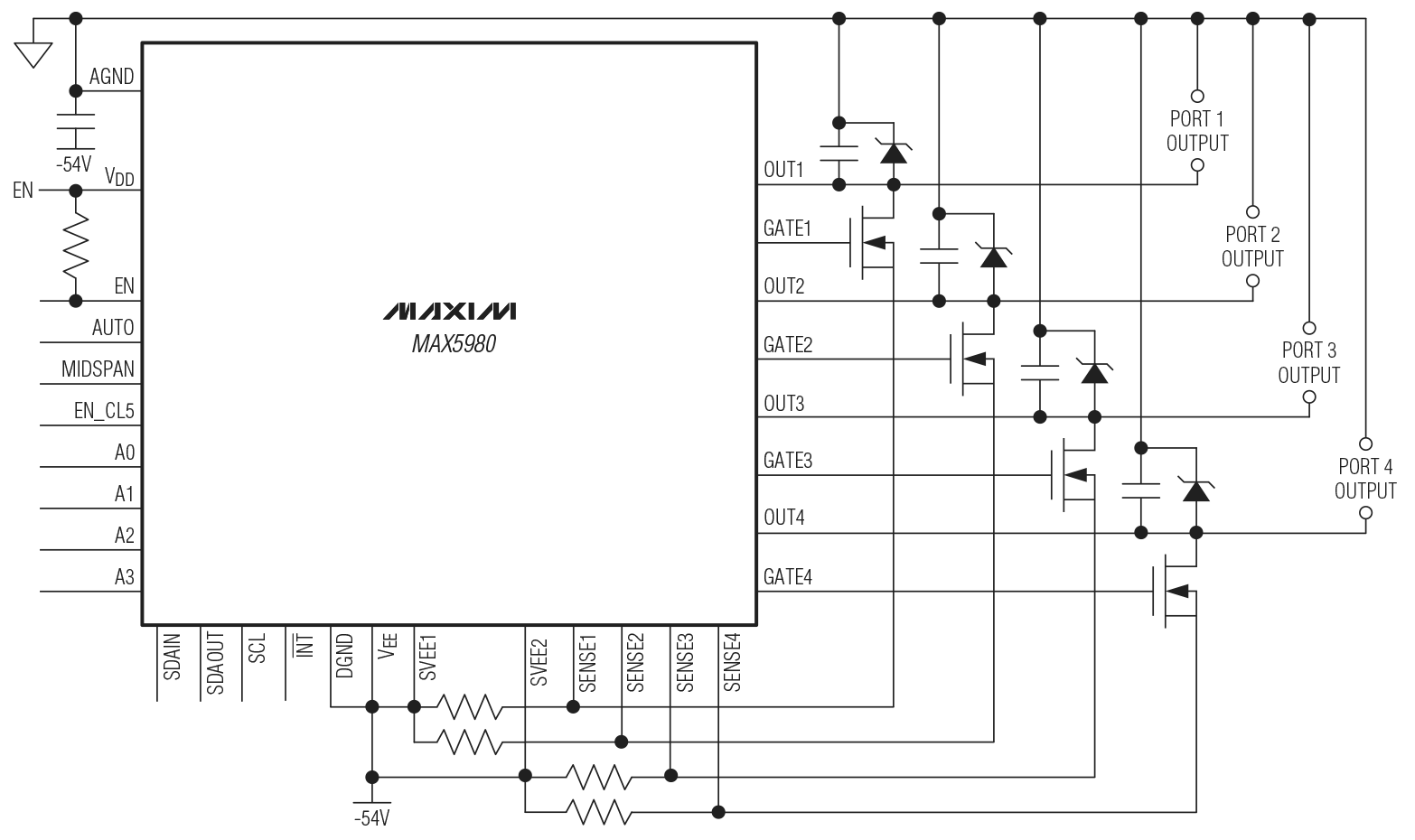

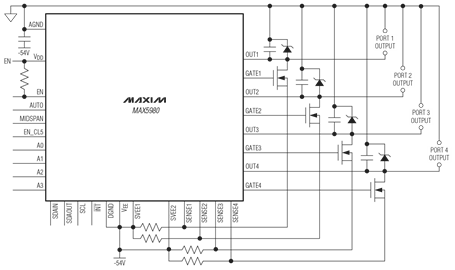

MAX5980は、IEEE® 802.3at/af準拠PSE用に設計されたクワッド給電機器(PSE)パワーコントローラです。このデバイスは、受電機器(PD)の検出、分類、電流制限、および負荷切断検出を提供します。このデバイスは、完全自動動作とソフトウェアによる設定の両方をサポートしています。また、このデバイスは、ハイパワーPDの検出と分類のための新しい2イベント分類とクラス5もサポートしています。このデバイスは、単一電源動作をサポートし、最大70Wを各ポート(クラス5対応)に供給し、レガシーPDの大容量検出も提供します。
このデバイスは、I²C対応の3線式シリアルインタフェースを備えており、完全にソフトウェアで設定およびプログラムが可能です。このデバイスは、I²Cインタフェースを介してポート電流および電圧を即座に読み取ることができます。このデバイスは広範な設定が可能であるため、システムの柔軟性が強化され、現場での診断が可能になり、その他の非標準的なアプリケーションでの使用に対応することができます。
このデバイスは、省スペースの32ピンTQFNパワーパッケージ(5mm × 5mm)で提供され、-40℃～+105℃の自動車用温度範囲が定格されています。
アプリケーション
- ミッドスパンパワーインジェクタ
- 給電機器(PSE)
- PSE-ICM
- スイッチ/ルータ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX5980 Reliability Data1/12/2023
-
PoE and LED Lighting: the Perfect Match4/24/2015
ツールおよびシミュレーション
Software Development
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX5980GTJ+ | 材料宣誓書（MD） | 信頼性データ | 32-LFCSP-5X5X0.75 | |
| MAX5980GTJ+T | 材料宣誓書（MD） | 信頼性データ | 32-LFCSP-5X5X0.75 | |
| ウェハ・ファブリケーション・データ | MAX5980 Reliability Data |
