MAX5975A

製造中止

EMIの影響を受けやすい電源用、周波数ディザリングを備えた電流モードPWMコントローラ

軽負荷時の高効率は、次世代IP電話、WLAN、およびIEEE 802.3af/at受電機器のグリーン要件に適合

Viewing:

製品情報

ピーク電流モード制御、フォワード/フライバックPWMコントローラ
1%エラーアンプ内蔵
プログラマブルスイッチング周波数：100kHz～600kHz ±8%
スイッチング周波数同期：1.2MHz (max)
プログラマブルな周波数ディザリングによって、低EMIスペクトラム拡散動作を実現
PWMソフトスタート、電流スロープ補償
プログラマブルなフィードフォワード最大デューティサイクルクランプ、最大80%の制限
周波数フォールドバックによって、高効率軽負荷動作を実現
大ヒステリシスのブートストラップUVLO内蔵
起動消費電流：100µA (typ)
高速サイクルごとのピーク電流制限、35nsの標準伝搬遅延
電流検出の内部立上りエッジブランキング：115ns
ヒカップモードによる出力短絡保護
3mm x 3mm、鉛フリーの16ピンTQFNパッケージ

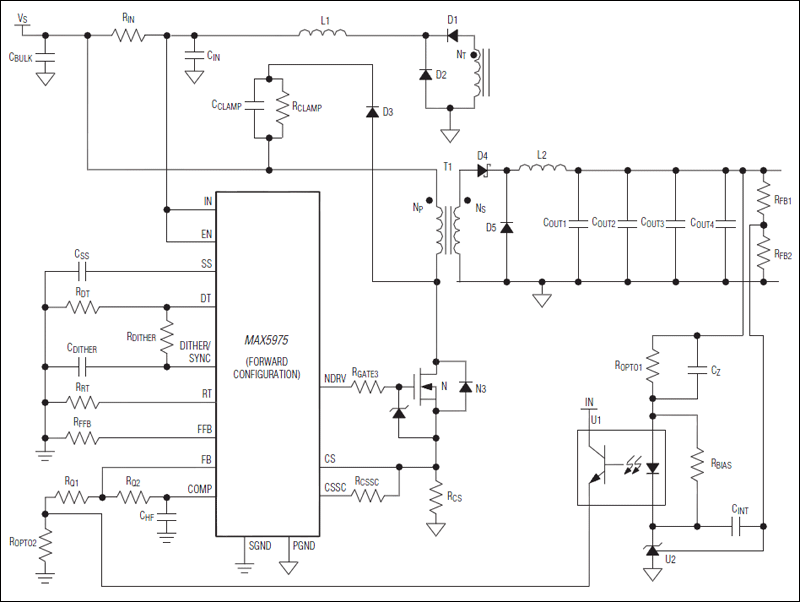

電流モードPWMコントローラのMAX5975_は、Power over Ethernet (PoE) IEEE® 802.3af/at受電機器用の広い入力電圧のフォワードおよびフライバック電源の設計に必要なすべての制御回路を備えています。MAX5975Aは、汎用入力(整流された85V AC～265V AC)またはテレコム(-36V DC～-72V DC)電源に最適です。MAX5975Bは、電源アダプタなどの低電圧電源(12V～24V)用に提供されます。

これらのデバイスは、絶縁型と非絶縁型の両方の設計に最適です。各デバイスは、1%精度リファレンスを備えたエラーアンプを内蔵しているため、外付けのシャントレギュレータなしで非絶縁型電源に使用することができます。

イネーブル入力(EN)を使って、デバイスをシャットダウンします。設定可能なソフトスタートによって、出力電圧のオーバーシュートを取り除きます。MAX5975Aは、起動に20V必要な大きいヒステリシスを備えたブートストラップUVLOを内蔵し、MAX5975Bは、起動に10V必要です。

これらのICのスイッチング周波数は、外付け抵抗を使って100kHz～600kHzに設定可能です。EMIの影響を受けやすい設計の場合、低EMIスペクトラム拡散動作用のプログラマブル周波数ディザリング機能を使用してください。デューティサイクルも、最大80%までのデューティサイクル制限に設定可能です。これらのデバイスは、16ピンTQFNパッケージで提供され、定格動作温度範囲は-40℃～+85℃です。

アプリケーション

フライバック/フォワードDC-DCコンバータ
IP電話
PoE IEEE 802.3af/at 受電機器
PoE/Power over MDIのパワーデバイス
セキュリティカメラ
無線アクセスノード

ドキュメント

データシート 1

MAX5975A-MAX5975B: Current-Mode PWM Controllers with Frequency Dithering for EMI-Sensitive Power Supplies Data Sheet (Rev.0) 10/18/2010

これは最新改訂バージョンのデータシートです。
