製品概要

機能と利点

  • IEEE 802.3af/at準拠
  • 2イベント分類または外部AC電源アダプタインジケータ出力
  • ACアダプタインタフェースを簡素化
  • PoEクラス0~5
  • 入力の絶対最大定格:100V
  • 突入電流制限:180mA (max)
  • 通常動作時の電流制限:720mA~880mA
  • 電流制限およびフォールドバック
  • レガシーUVLO (36V時)
  • 温度過昇保護
  • 放熱特性を高めた5mm x 5mmの16ピンTQFN

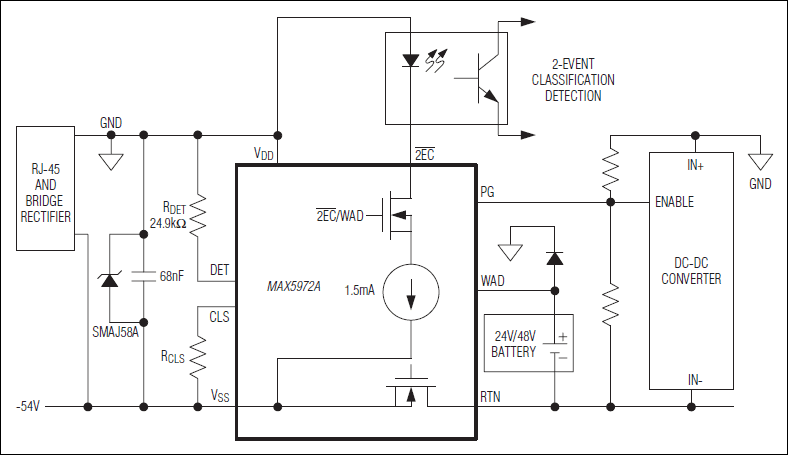

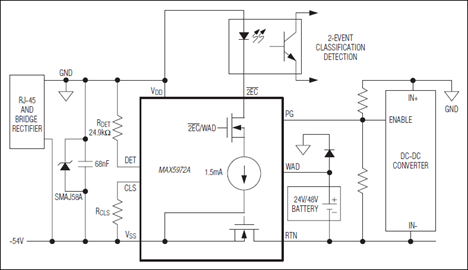

製品概要

MAX5972Aは、Power over Ethernet (PoE)システムにおけるIEEE® 802.3af/at規格に準拠する受電機器(PD)用の完全なインタフェースを提供します。MAX5972Aは、検出シグネチャ、分類シグネチャ、および突入電流制御を備えた内蔵アイソレーションパワースイッチをPDに提供します。突入期間の間、MAX5972Aは、アイソレーションパワーMOSFETが完全にエンハンスされたときに720mA~880mAのより高い電流制限に切り替える前に、電流を180mA以下に制限します。このデバイスは、幅の広いヒステリシスと長いデグリッチ時間付きの入力UVLOを備えており、ツイストペアケーブルの抵抗によるドロップを補償し、パワーオン/オフ状態時のグリッチフリー遷移を保証します。MAX5972Aは、入力時に最大100Vに耐えることができます。

MAX5972Aは、IEEE 802.3at規格に規定された2イベント分類方式に対応し、タイプ2電源機器(PSE)によるプローブ時に示す信号を提供します。このデバイスは、ACアダプタの電源接続の存在を検出して、PoE電源からACアダプタへのスムーズな切替えを可能にします。

また、MAX5972Aはパワーグッド(PG)信号、2段階の電流制限およびフォールドバック、温度過昇保護、およびdi/dt制限も提供します。

MAX5972Aは、5mm x 5mmの16ピンTQFNパワーパッケージで提供されます。このデバイスは、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • IEEE 802.3af/at受電機器
  • IP電話、ワイヤレスアクセスノード、IPセキュリティカメラ
  • WiMAX基地局
