MAX5969D
新規設計には非推奨IEEE 802.3af/at準拠、受電機器インタフェースコントローラ、パワーMOSFET内蔵
電力を節約するスリープモード付き、100V、IEEE 802.3af/at PDインタフェースコントローラ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$4.48
製品情報
- IEEE 802.3af/at準拠
- 2イベント分類または外部ACアダプタインジケータ出力
- ACアダプタインタフェースを簡素化
- PoE分類0～5
- 入力の絶対最大定格：100V
- 突入電流制限：180mA (max)
- 通常動作時の電流制限：720mA～880mA
- 電流制限およびフォールドバック
- レガシーUVLO：36V
- 温度過昇保護
- 放熱特性を高めた5mm x 5mmの16ピンTQFN

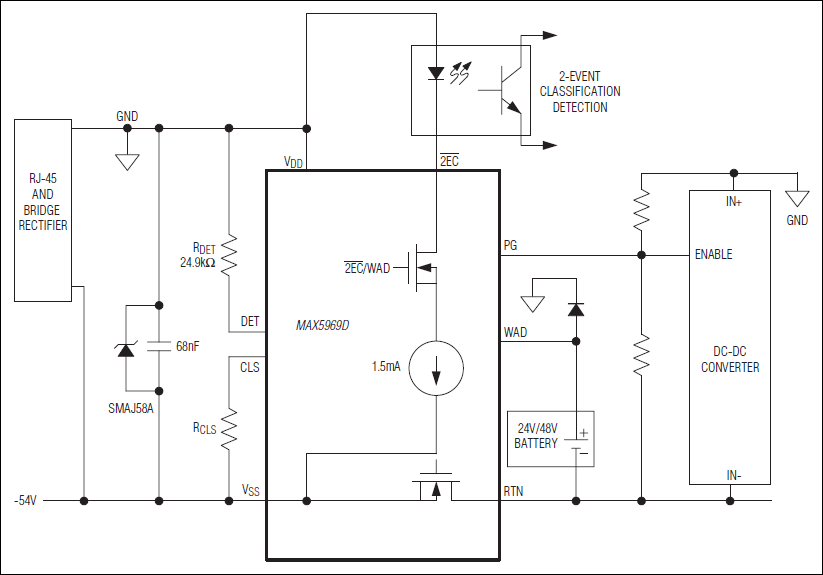

MAX5969Dは、PoE (Power over Ethernet)システムにおけるIEEE® 802.3af/at規格に準拠する受電機器(PD)用の完全なインタフェースを提供します。MAX5969Dは、検出シグネチャ、分類シグネチャ、および突入電流制御を備えた内蔵アイソレーションパワースイッチをPDに提供します。突入期間の間、MAX5969Dは、アイソレーションパワーMOSFETが完全に強化された時のより高い電流制限(720mA～880mA)に切り替える前に、電流を180mA以下に制限します。このデバイスは、幅の広いヒステリシスと長いデグリッチ時間付きの入力UVLOを備えており、ツイストペアケーブルの抵抗によるドロップを補償し、パワーオン/オフ状態時のグリッチフリー遷移を保証します。MAX5969Dは、入力において最大100Vに耐えることができます。
MAX5969Dは、IEEE 802.3at規格に規定された2イベント分類方式に対応し、タイプ2給電機器(PSE)によるプローブ時に示す信号を提供します。このデバイスは、ACアダプタの電源接続の存在を検出して、PoE電源からACアダプタへのスムーズな切替えを可能にします。
MAX5969Dはパワーグッド(PG)信号、2段階の電流制限およびフォールドバック、温度過昇保護、およびdi/dt制限も提供します。MAX5969Dは、5mm x 5mmの16ピンTQFNパワーパッケージで提供されます。このデバイスは、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- IEEE 802.3af/at受電機器
- IP電話、ワイヤレスアクセスノード、IPセキュリティカメラ
- WiMAX™基地局
ドキュメント
ビデオ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX5969DETE+ | Thin Quad Flatpack, No Leads | ||
| MAX5969DETE+T | Thin Quad Flatpack, No Leads |
