製品概要
MAX5955およびMAX5956は、デュアル電源システムの完全保護用の独立したオン/オフ制御付き+1V～+13.2Vのデュアルホットスワップコントローラです。これらのデバイスによって、通電中のバックプレーンに対して回路カードを安全に着脱することができます。入力のいずれか1つが2.7Vを超えている場合は、MAX5955およびMAX5956は最低1Vで動作します。
回路カードの放電したフィルタコンデンサは、通電中のバックプレーンにとって低インピーダンスとなります。バックプレーンから回路カードへの大突入電流はコネクタまたは部品を焼損させるか、またはバックプレーン電源を瞬間的に破壊して、システムリセットを発生させる場合があります。MAX5955/MAX5956ホットスワップコントローラは、ボードがプラグインされると、出力電圧を逓増し、プリセットした制限値以内に電流を調整することによって、このような問題を排除するため、システムは安全に安定化することができます。起動サイクルが完了すると、2個の内蔵コンパレータは短絡や過電流障害に対してVariableSpeed/BiLevel™保護を行い、システムノイズや負荷トランジェントに対して耐性を示します。障害状態時には、負荷は切り離されます。MAX5955BとMAX5956Bは障害後にラッチを解除する必要があり、MAX5955AとMAX5956Aは障害後に自動的に再起動します。

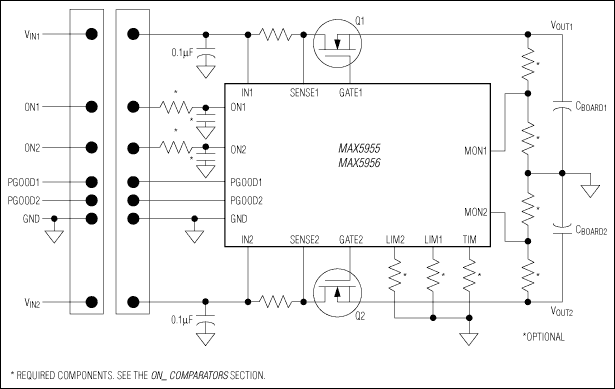

MAX5955とMAX5956は、低コストの外付けnチャネルMOSFETのゲートを駆動するチャージポンプを備えています。これらのデバイスは、起動電流レギュレーションや電流グリッチ保護などの機能を備えているため、外付けタイミング抵抗やコンデンサは不要です。これらのデバイスは、オープンドレインステータス出力、調整可能な起動タイマおよび電流制限値を備えています。MAX5955はチャネルごとに出力低電圧/過電圧保護、MAX5956はチャネルごとに低電圧/過電圧監視を行います。
MAX5955とMAX5956は、省スペース16ピンQSOPパッケージで提供されます。
アプリケーション
- 基地局ラインカード
- 活線挿抜ドータカード
- ネットワークスイッチ、ルータ、ハブ
- ポータブルコンピュータ機器ベイ(ドッキングステーション)
- 電源シーケンシング
- RAID
- ソリッドステートブレーカ
