製品概要
機能と利点
- 受電側機器とのインタフェース
- IEEE 802.3af準拠のPDインタフェースを完全内蔵
- PD検出およびプログラマブルな分類シグネチャ
- 検出時の10µA以下のリーク電流オフセット
- 切断および突入電流制限用のMOSFET内蔵
- ゲート出力によって内蔵の絶縁用FETを外部制御
- プログラマブルな突入電流の制御/ULVO
- PGOOD/アクティブローPGOOD出力によってPWMコントローラをイネーブル
- PWMコントローラ
- 広い入力電圧範囲：18V～67V
- 絶縁(フォトカプラなし)または非絶縁電源
- 電流モード制御
- 前縁ブランキング
- 内部で275kHz ±10%にトリミングの発振器
- ソフトスタート

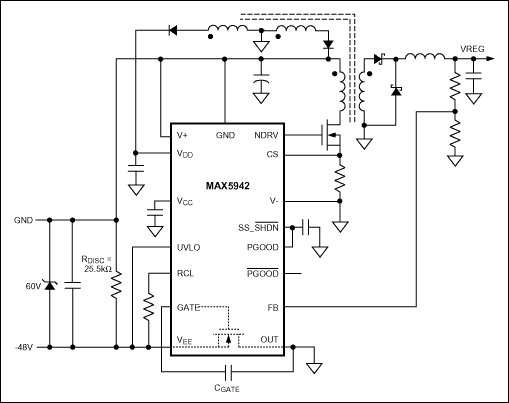

製品概要
MAX5942A/MAX5942Bは、Power over Ethernet (PoE)システムにおける受電側機器(PD)用の総合電源ICを内蔵しています。MAX5942A/MAX5942Bは、絶縁または非絶縁設計のフライバックおよびフォワードコンバータに最適なPDインタフェースと小型DC-DC PWMコントローラを備えています。
MAX5942A/MAX5942BのPDインタフェースはIEEE™ 802.3af規格に準拠し、PDに検出シグニチャ、分類シグニチャ、およびプログラマブルな突入電流制御機能を備える内蔵切断スイッチを提供します。これらのデバイスは、大きいヒステリシスを持つパワーモード低電圧ロックアウト(UVLO)と、パワーグッドステータス出力も備えています。
また、MAX5942A/MAX5942Bは、DC-DC固定周波数絶縁電源の実装に不可欠な構成要素もすべて内蔵しています。このデバイスは、通信/工業用電圧範囲の絶縁型電源に最適な高起動回路を内蔵する電流モードコントローラです。高電圧の起動回路によって、起動時にPWMコントローラは18V～67Vの入力電源から直接電源を得ることができます。スイッチング周波数は内部で275kHz ±10%にトリミングされるため、磁性部品やフィルタ部品を削減することができます。MAX5942Aでは85%の動作デューティサイクルが可能で、このデバイスを使ってフライバックコンバータを実装することができます。MAX5942Bでは動作デューティサイクルを50%以下に制限し、このデバイスをシングルエンドフォワードコンバータで使用することができます。MAX5942A/MAX5942Bは、PDの前段にある外付けダイオードブリッジの有無に関係なく動作するように設計されています。
MAX5942A/MAX5942Bは、16ピンSOパッケージで提供されます。
アプリケーション
- コンピュータテレフォニ
- インターネット機器
- IP電話
- Power over Ethernet/Power over MDIの受電機器
- セキュリティカメラ
- 無線アクセスノード
