MAX5923

製造中

+60V、Simple Swapperホットスワップスイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い動作入力範囲：+16V～+60V
  • 0.45Ωパワースイッチ内蔵
  • 最大800mAのプログラマブル出力電流
  • 過電流/不足電流制限検出
  • 1.8V～5V CMOSロジック対応の入力ロジック信号
  • 最大オフセットが±4Vの独立したアナログおよびディジタルグランド
  • パワーOKステータス出力
  • ステータス出力付き過電流保護
  • サーマルシャットダウン内蔵
  • 内部スイッチ保護回路
  • タイムアウト/デューティサイクル制御付きフォルドバック電流制限
  • ラッチまたは自動再始動フォルト管理

MAX5923は、正電源レイル用完全集積化ホットスワップスイッチのSimpleSwapper™です。このデバイスは、電源レイルにグリッチを発生させることなく、回路基板をバックプレーンまたはポートに対して安全に挿抜できるようにします。また、このデバイスは、各種回路パラメータを監視しフォルト状態が発生すると負荷を遮断して、ロジックレベルの/FAULT信号を警報としてホストに出力します。MAX5923は、+16V～+60Vの入力電圧で動作します。

スタートアップ中に、内蔵の0.45ΩパワーMOSFETがパックプレーン電源から負荷までの電流と電圧を制御します。スタートアップ後、MOSFETのオン抵抗が減少します。安定な動作を確保するために、MAX5923はフォルト状態を監視し内部MOSFETの損傷を防止する保護機能を備えています。

MAX5923は、フォルト状態であるゼロ電流、過電流、および熱過負荷のの3種類のパラメータを監視します。出力過電流制限は、MAX5923が過電流状態にあった時間をカウントし、電流制限値を超える電流が過電流時間の制限値を超えて流れるとパストランジスタを遮断します。ゼロ電流検出は、出力電流がゼロ電流スレッショルド以下の状態にあった時間をカウントし、カウンタがゼロ電流時間の制限値に達するとパストランジスタを遮断します。熱監視機能は、チップ温度が過昇温度制限値に達するとパストランジスタを遮断します。フォルトロジック出力は過昇温度または過電流状態が発生していることを示し、ゼロ電流ロジック出力はゼロ電流状態が発生していることを示します。

低電圧検出回路は、入力電圧が低電圧ロックアウト(UVLO)スレッショルド以上になるまでパストランジスタをオフ状態に維持します。このスレッショルドは、内部で設定されますが、外部の抵抗分圧器で設定することもできます。出力電圧が入力電圧の0.75V以内に達すると、パワーOK (POK)出力が信号を発生します。イネーブル入力によってホストシステムがシステムを負荷から遮断し、あるいはイネーブルをトグルすることによってフォルト状態をリセットします。

MAX5923は、20ピンTSSOPパッケージで提供され、-40℃～+85℃の工業用拡張温度範囲での動作が保証されています。

アプリケーション

  • 電流リミッタ
  • 産業用機器
  • ネットワークルータおよびスイッチ
  • サーバ
MAX5923
+60V、Simple Swapperホットスワップスイッチ

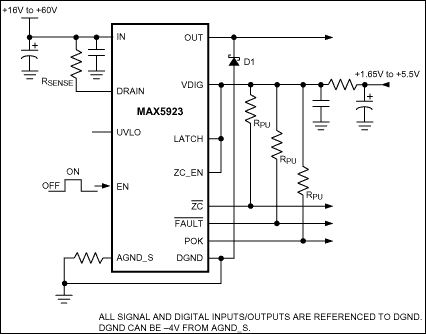

MAX5923：標準動作回路
