MAX5099

80Vロードダンプ保護、デュアル、2.2MHz、車載用同期バックコンバータ

すべて表示 showmore-icon

AM周波数帯域外で動作し80Vまでロードダンプ保護を提供する、高速スイッチング、デュアルレギュレータ

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 広い入力電圧範囲:4.5V~5.5V、または5.2V~19V、80Vのロードダンプ保護
  • パワーMOSFET内蔵のデュアル出力DC-DCコンバータ
  • 可変出力:0.8V~0.9VIN
  • 出力電流能力:最大2Aおよび1A
  • 設定可能なスイッチング周波数:200kHz~2.2MHz
  • 同期入力(SYNC)
  • 個別のコンバータイネーブル入力およびパワーグッド出力
  • 低IQスタンバイ電流(ON/OFF):7µA
  • ディジタルソフトスタートとソフトストップ内蔵
  • 出力の短絡保護と最大デューティサイクル制限
  • オートリスタートによる出力の過電圧保護
  • サーマルシャットダウン

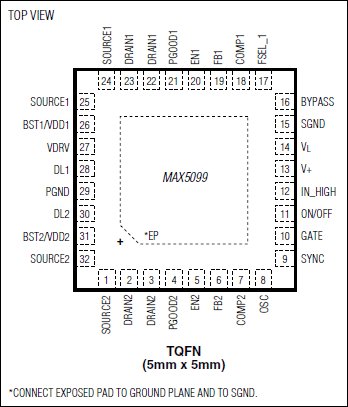

  • 放熱特性に優れた32ピンTQFNパッケージ(+70℃で最大2.7W消費)
製品概要
show more Icon

MAX5099は、ハイサイドスイッチ内蔵、デュアル出力、高スイッチング周波数のDC-DCバックコンバータを提供します。MAX5099は、2つのローサイドMOSFETドライバを内蔵しているため、各コンバータは外付け同期整流MOSFETを駆動することができます。コンバータ1は、最大2Aの出力電流を供給し、コンバータ2は最大1Aの出力電流を供給することができます。MAX5099は、ロードダンプ保護回路を備え、最大80Vの車載アプリケーション用ロードダンプトランジェントを処理可能です。ロードダンプ保護回路は、内蔵チャージポンプを使用して、外付けnチャネルMOSFETのゲートを駆動します。過電圧またはロードダンプ状態が発生すると、直列保護MOSFETが高電圧トランジェントを吸収し、低電圧部品への損傷を防止します。

このDC-DCコンバータは、4.5V~19Vの広い動作電圧範囲で動作します。MAX5099は、可変スイッチング周波数によって180°逆位相で動作し、外付け部品点数を最小限に抑えながら、サイズ、効率、およびコスト間で最適なバランスをとることができます。また、高スイッチング周波数によって、これらのデバイスは、車載アプリケーションのAM帯域外で動作することもできます。これらのレギュレータは、内蔵の過電圧コントローラを使用して、ロードダンプ状態などの高電圧トランジェントから保護することができます。

このデバイスは、電圧モード制御を採用して安定動作を実現し、外部補償を採用して部品選択や過渡応答を最適化するループゲインの調整を可能にします。MAX5099の最大デューティサイクルは92.5%で、SYNC入力に供給された外部クロックに同期します。

追加機能として、内部ディジタルソフトスタート、各DC-DCレギュレータの個別のイネーブル(EN1とEN2)、オープンドレインパワーグッド出力(PGOOD1とPGOOD2)、およびシャットダウン入力(ON/OFF)などがあります。

MAX5099のその他の機能として、過電圧保護、短絡(ヒカップ電流制限)、および過熱保護があります。MAX5099は、放熱特性に優れた、エクスポーズドパッド付き、5mm x 5mmの32ピンTQFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • 車載AM/FM無線電源
  • 車載計器クラスタディスプレイ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5099ATJ+
  • HTML
  • HTML
MAX5099ATJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX5099ATJ+

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX5099ATJ+

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX5099EVKIT

MAX5099およびMAX5098Aの評価キット

zoom

MAX5099EVKIT

MAX5099およびMAX5098Aの評価キット

MAX5099およびMAX5098Aの評価キット

機能と利点

  • 最大80Vの入力トランジェントを許容するロードダンプ保護回路
  • 入力電源電圧範囲:5.2V~19V
  • 4.5V~5.5Vの入力電源電圧範囲に設定可能
  • 出力(コンバータ1):5V/2A
  • 出力(コンバータ2):3.3V/1A
  • 180°逆位相動作が入力容量を低減
  • 設定可能なスイッチング周波数:200kHz~2.2MHz
  • 独立したイネーブル入力およびSYNC入力
  • 立上りシーケンス
  • 低コストソリューション
  • MAX5099/MAX5098A (5mm x 5mmの32ピンTQFNパッケージ)を評価可能
  • 鉛フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX5099の評価キット(EVキット)は、MAX5099のICの評価に必要となるすべての部品を搭載した、実装および試験済みPCBです。MAX5099は、デュアル出力、同期ステップダウンDC-DCコンバータです。このEVキットは、5.2V~19Vで最大5Aを供給するDC電源で動作します。このEVキットは、4.5V~5.5Vの入力範囲に再設定することもできます。EVキットは、最大80Vのロードダンプ状態を許容するように設計されています。

MAX5099のEVキットは、1つ目のステップダウンDC-DCコンバータ出力で5V/2A、2つ目のステップダウンDC-DCコンバータ出力で3.3V/1Aを供給可能です。MAX5099のスイッチング周波数は1.9MHzに設定されており、2つの出力は互いに180°逆位相でスイッチングします。SYNC入力は、EVキットの外部周波数同期を容易にします。5Vのコンバータのスイッチング周波数は、3.3Vのコンバータのスイッチング周波数の半分に設定可能です。EVキットは、シャットダウン機能、コンバータの立上りシーケンス、および独立したコンバータイネーブルを備えています。

アプリケーション

  • 車載AM/FM無線電源
  • 車載計器クラスタディスプレイ
