MAX5096

低自己消費電流リニアレギュレータモード付き、40V、600mAバックコンバータ

業界初、低IQ LDOモード付き、車載バックコンバータ、4Vコールドクランクから40V入力にシームレスに動作

データシート (Rev. 3)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高効率のスイッチャモード(バックモード)または低自己消費電流のリニアレギュレータ(LDOモード)動作
  • 広い動作入力電圧範囲
    • +5V～+40Vのバックモード
    • +4V～+40VのLDOモード
  • 電圧バージョン：固定(3.3Vまたは5V)および可変(1.24V～11V)出力
  • シャットダウン電流：6µA (typ)
  • 固定スイッチング周波数：135kHzまたは330kHz
  • 外部周波数同期
  • 可変ソフトスタート
  • 可変タイムアウト期間付きマイクロプロセッサリセット(アクティブローRESET)回路内蔵
  • 熱および短絡保護
  • 自動車用温度範囲：-40℃～+125℃
  • 放熱特性を高めたパッケージの消費電力
    • 2.6W (TA = +70℃の場合) (16ピンTQFN)
    • 1.7W (TA = +70℃の場合) (20ピンTSSOP)
MAX5096
低自己消費電流リニアレギュレータモード付き、40V、600mAバックコンバータ

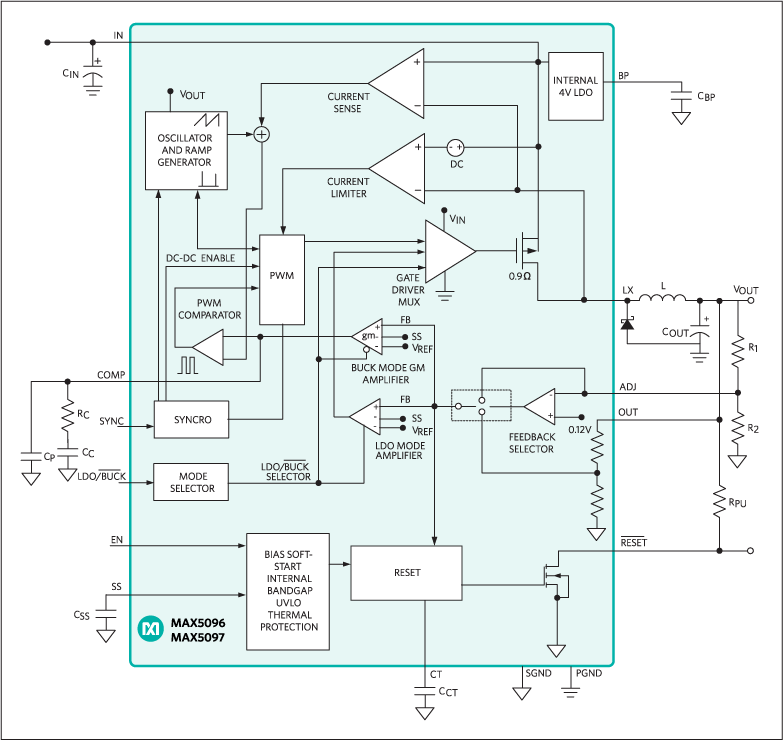

MAX5096、MAX5097：簡易ダイアグラム
