MAX5078

製造中

4A、20ns、MOSFETドライバ

超小型高周波数電源用、TDFNパワーパッケージ(3mm x 3mm)、4A、20ns MOSFETドライバ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一電源：4V～15V
  • ソース/シンク駆動電流：4Aピーク
  • 伝搬遅延：20ns (typ)
  • 反転入力と非反転入力間の遅延マッチング
  • VDD/2 CMOS (MAX5078A)/TTL (MAX5078B)ロジック入力
  • 0.1 x VDD (CMOS)および0.3V (TTL)ロジック入力ヒステリシス
  • ロジック入力：最大+18V (VDD電圧に無関係)
  • 低入力容量：2.5pF (typ)
  • 自己消費電流：40µA (typ)
  • 動作温度範囲：-40℃～+125℃
  • 6ピンTDFNパッケージ

MAX5078A/MAX5078Bは高速MOSFETドライバで、最大4Aのピーク電流をソース/シンクします。これらの製品は高速な20nsの伝搬遅延時間と20nsの立上り/立下り時間を備え、5000pFの容量性負荷を駆動します。伝搬遅延時間は最短に抑えられ、反転および非反転入力間でマッチングします。大ソース/シンクのピーク電流、低伝搬遅延、および放熱効果の高いパッケージによって、MAX5078A/MAX5078Bは高周波やハイパワー回路に最適です。
MAX5078A/MAX5078Bは4V～15Vの単一電源で動作し、非スイッチング時の消費電流は40µA (typ)です。これらの製品は出力状態の変化時の貫通電流を排除するロジック回路を内蔵し、高スイッチング周波数での動作電流を最小限に抑制します。ロジック入力は、VDD電圧に関係なく、最大+18Vの電圧スパイクから保護されます。MAX5078AはCMOS入力ロジックレベルを備え、MAX5078BはTTL対応入力ロジックレベルを備えています。
MAX5078A/MAX5078Bは反転入力と非反転入力を備え、MOSFET制御のフレキシビリティを高めています。これらの製品は6ピンTDFN (3mm x 3mm)パッケージで提供され、-40℃～+125℃の自動車用温度範囲で動作します。

アプリケーション

  • DC-DCコンバータ
  • モータ制御
  • パワーMOSFETスイッチング
  • 電源モジュール
  • スイッチモード電源
MAX5078
4A、20ns、MOSFETドライバ

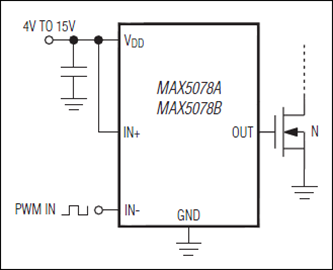

MAX5078：標準動作回路
